Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Valve block part I

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

4

4

4

4

4

4

4

5

5

5

5

5

5

5

5

5

5

5

6

7

8

8

9

10

11

11

11

12

12

12

13

14

15

15

16

16

17

18

19

20

21

21

22

23

23

24

24

25

25

26

27

28

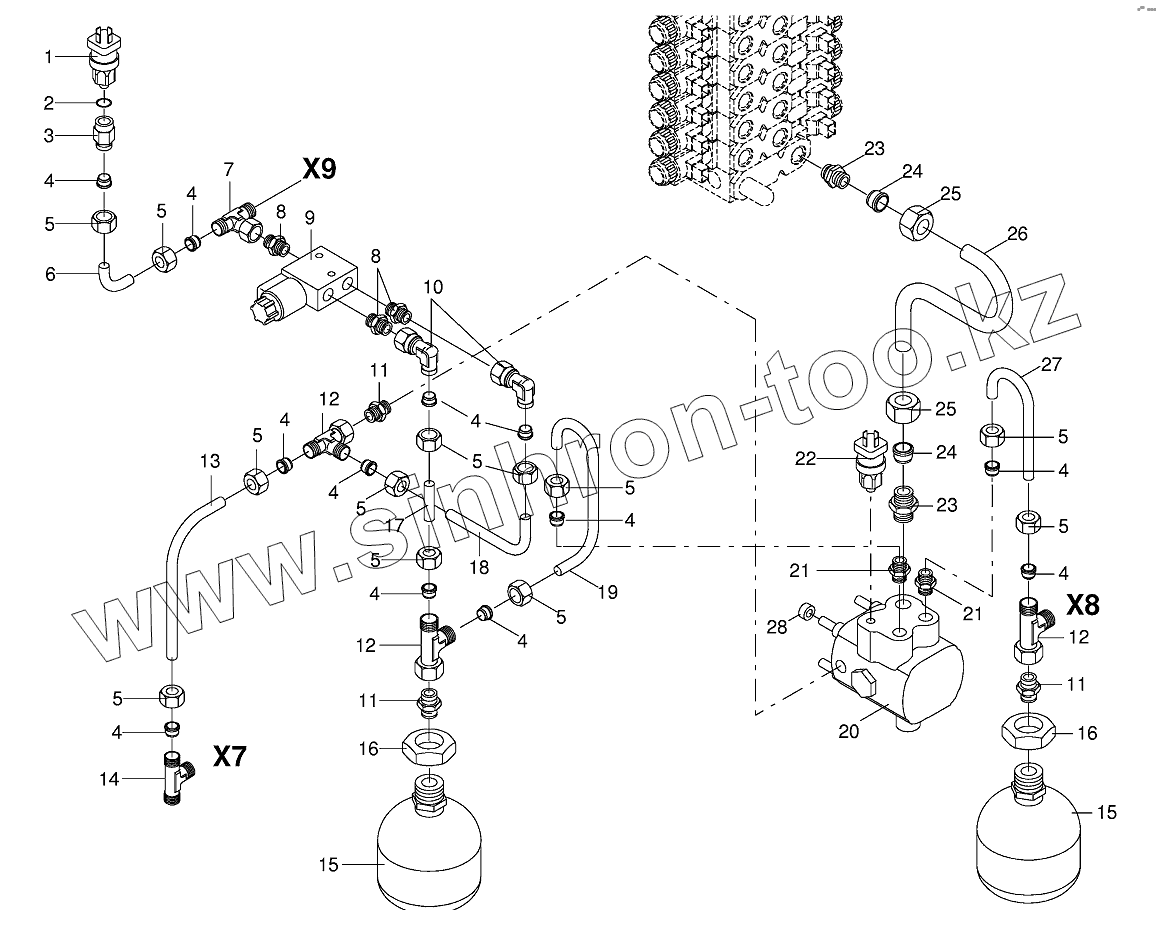

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003021890		Pressure switch
2	009377170		Gasket ring
3	009199550		Unscrewing connection
4	009210461		Cutting ring
5	009212060		Nozzle disc cap
6	003600720		Hydraulic line
7	009210771		T-connector
8	009208180		Male connector
9	002297080		Valve block-Traction drive
10	009210671		Angle lug
11	009209011		Male connector
12	009210791		Adjustable L connection
13	003600060		Hydraulic line
14	009210711		T connector
15	009212390		Pressure accumulator
16	009085440		Hex nut
17	003600040		Hydraulic line
18	003600050		Hydraulic line
19	003600070		Hydraulic line
20	002296050		Storage charging valve
21	009210602		Male connector
22	003020230		Pressure switch
23	009211440		Male connector
24	009211831		Cutting ring
25	009211820		Nozzle disc cap
26	003600030		Hydraulic line
27	003600080		Hydraulic line
28	003600130		Bushing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
