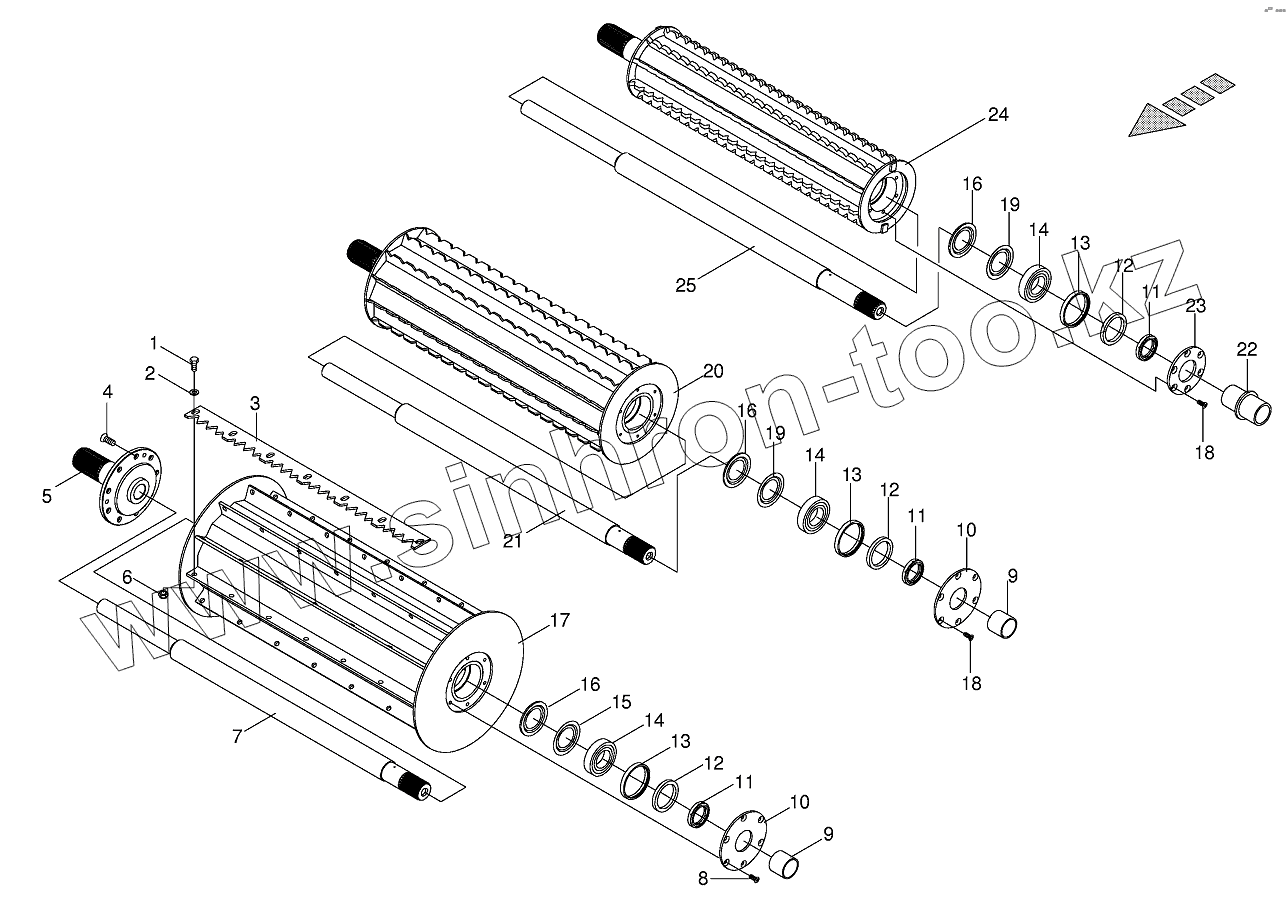

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Top feed rollers

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
16
16
16
17
18
18
19
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 009002950 Hex head bolt-special
2 009103710 Washer
3 002239951 Serrated bar
4 009040140 Countersunkscrew
5 002242421 Drive spigot
6 009085030 Locknut-special
7 002242451 Axle for precompression roller
8 009040381 Countersunkscrew
9 002242562 Bushing
10 002239962 Cover disc
11 002210021 Spacer ring
12 009364200 Radial-shaft sealing ring
13 002210031 Spacer ring
14 009303450 Grooved ball bearing
15 009370170 Nilos-ring
16 009370190 Nilos-Spacer ring
17 002279420 Precompression roller
18 009040251 Countersunkscrew
19 009370200 Nilos-ring
20 002279521 Intermediate roller
21 002242521 Axle for intermediate roller
22 002242640 Bushing
23 002242671 Cover disc
24 002279581 Compression roller
25 002242631 Axle
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
