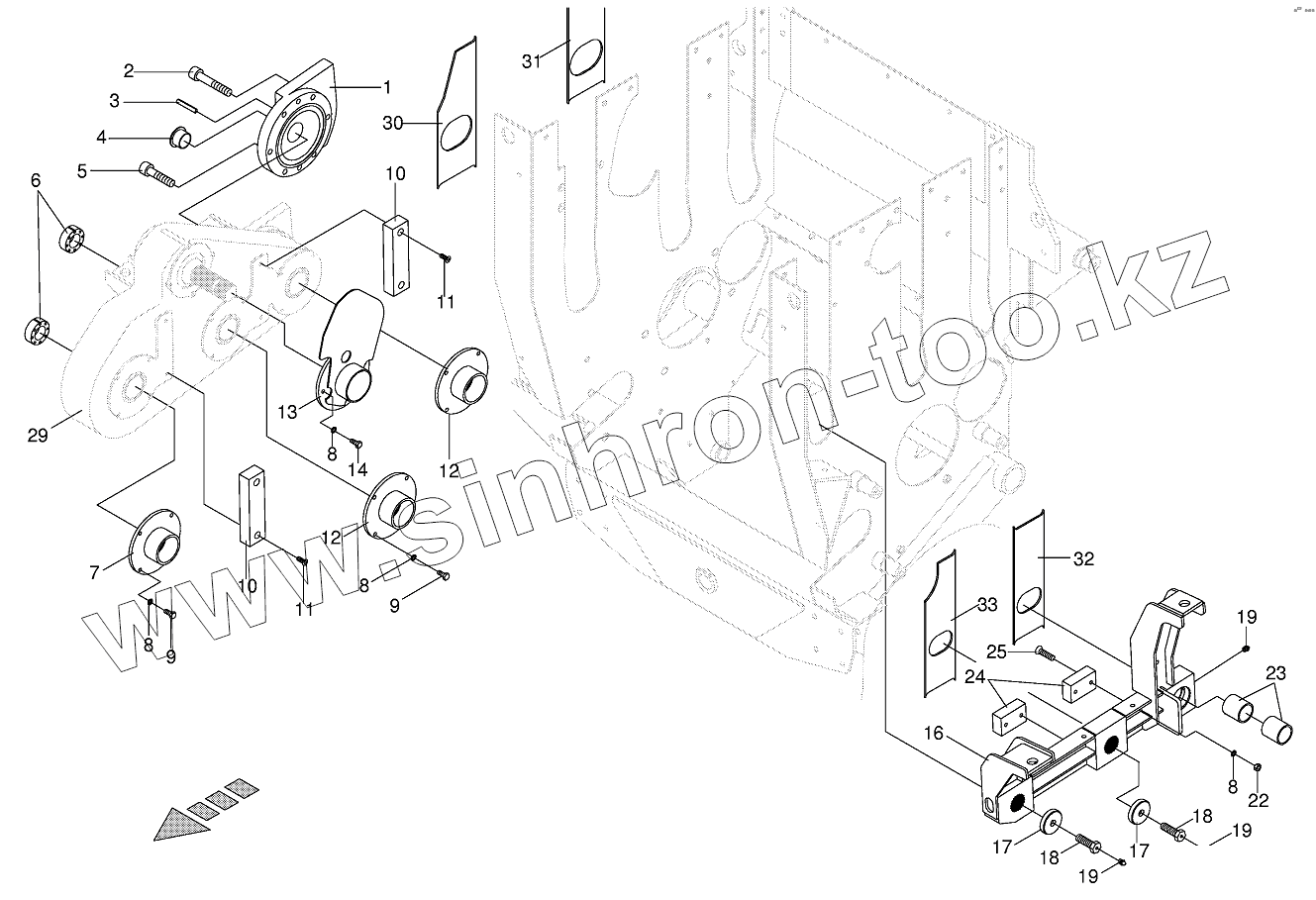

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Top feed roller bearing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
9
9
9
10
10
11
11
12
12
13
16
17
17
18
18
19
19
19
20
23
24
25
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
900001440 900001440 Allen screw
1 002217742 Limit stop
2 009031111 Allen screw
3 009127182 Roll pin
4 009353300 Collar socket
5 009031080 Allen screw
6 009400940 Cone-type tensioner-15 Nm
7 002242740 Wrapping guard-front
8 009099081 Detent edged washer
9 009006140 Hex head bolt
10 002242750 Slide block
11 009040251 Countersunkscrew
12 002242731 Wrapping guard-middle
13 002240021 Wrapping guard-gear-sided
16 002171450 Arm-incl. bushing
17 002277450 Lock collar
18 002277440 Hollow screw
19 009191050 Grease niple
20 009087060 Locknut
23 009353420 Bearing bush
24 002242830 Slide block
25 009040260 Countersunkscrew
29 002246651 Roller gear-middle top
30 002165000 Slider-right front
31 002164990 Slider-back right
32 002164970 Slider-back left
33 002164980 Slider-left front
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
