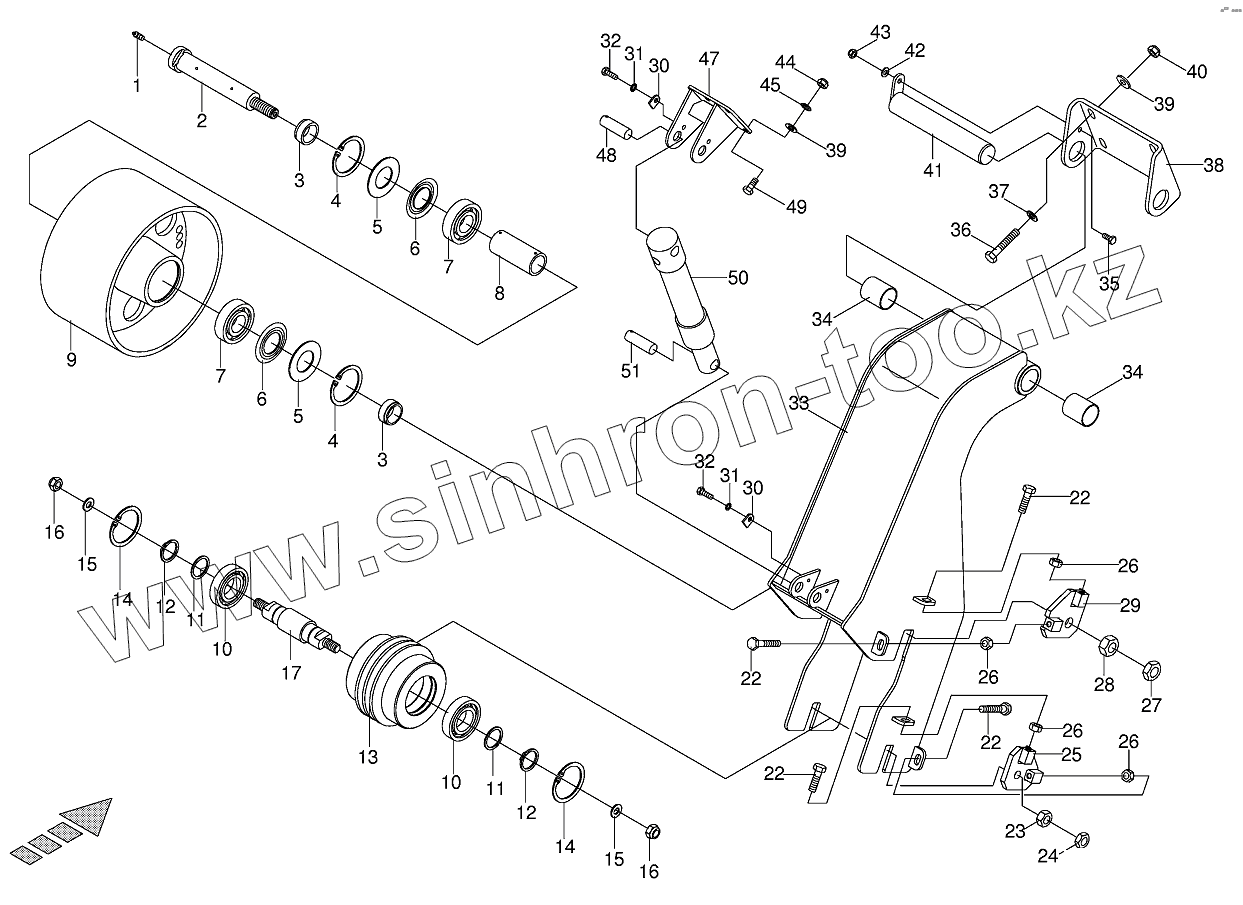

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Tensioning device-main drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
22
22
22
22
23
24
25
26
26
26
26
27
28
29
30
30
31
31
32
32
33
34
34
35
36
37
38
39
39
40
41
42
43
44
45
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
009214252 009214252 Sealing set
1 009191070 Grease niple
2 002267361 Arbor
3 002243950 Bushing
4 009116730 Circlip
5 009370140 Nilos-Spacer ring
6 009370150 Nilos-ring
7 009304670 Grooved ball bearing
8 002267400 Bushing
9 002179150 Jockey pulley
10 009303260 Grооvеd bаll bеаring
11 009108910 Shim ring
12 009115450 Circlip
13 002179262 Guide pulley
14 009116730 Circlip
15 009105122 Washer
16 009087210 Locknut
17 002179271 Аrbоr
22 009002841 Hex head bolt
23 009082200 Hex nut
24 009086200 Hex nut-low form
25 002179360 Support
26 009082120 Hex nut
27 009085251 Hex nut-low form
28 009082250 Hex nut
29 002179330 Support
30 002244170 Locking plate
31 009099081 Detent edged washer
32 009002531 Hex head bolt
33 002179622 Rосkеr-inсl. bushing
34 009349350 Bearing bush
35 009006160 Hex head bolt
36 009014550 Hex head bolt
37 009105061 Washer
38 002179250 Rocker retainer
39 009103200 Washer
40 009087010 Locknut
41 002179301 Pin
42 009104130 Washer
43 009087060 Locknut
44 009082150 Hex nut
45 009099101 Detent edged washer
47 002244012 Cylinder mounting
48 002244040 Arbor
49 009006570 Hex head bolt
50 002240400 Hydraulic cylinder
51 002244050 Arbor
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
