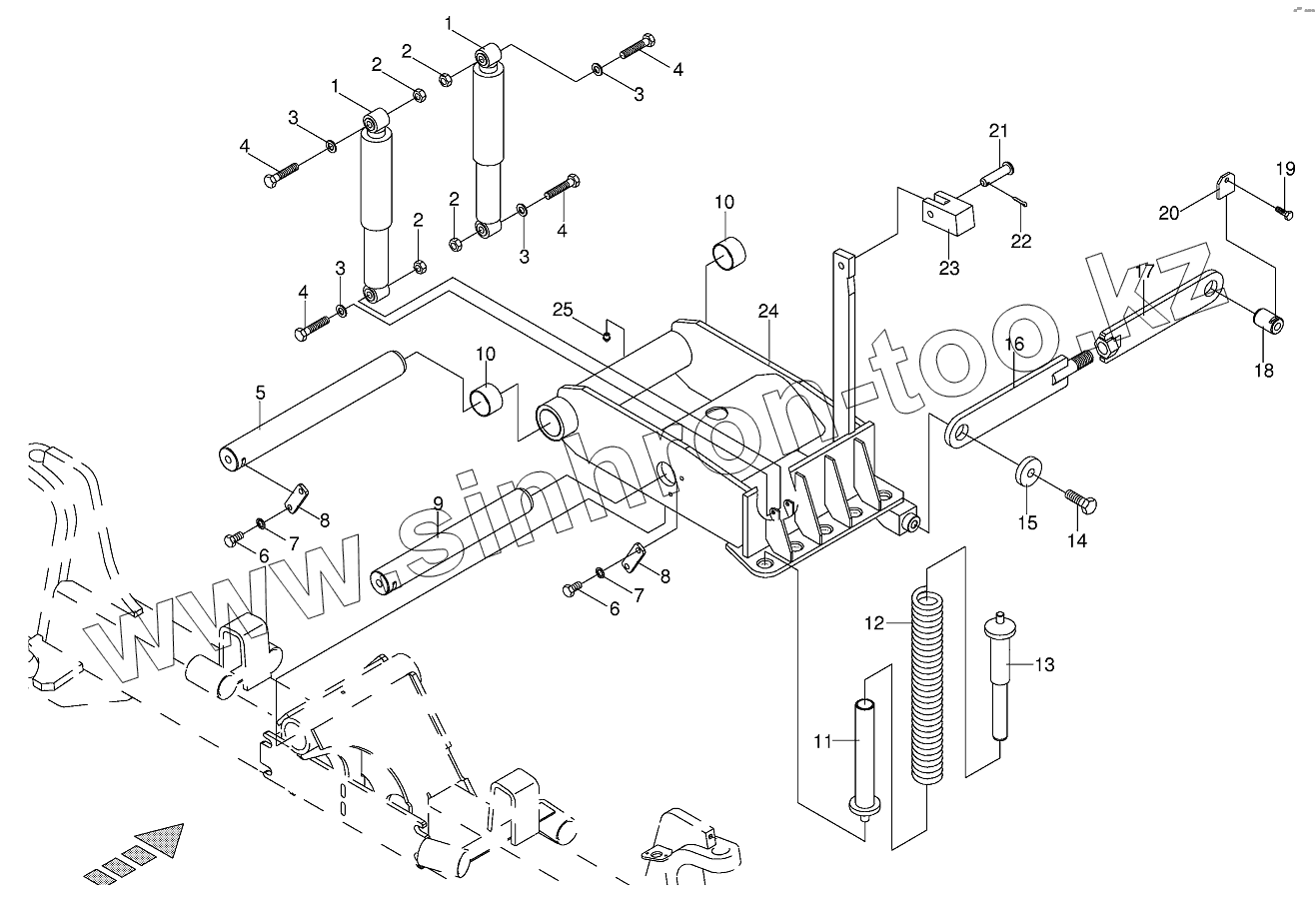

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Steering axle rocker arm

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 002218720 Shock absorber
2 009087161 Locknut
3 009103031 Washer
4 009011371 Hex head bolt
5 002218391 Retention bolt
6 009006550 Hex head bolt
7 009099101 Detent edged washer
8 002218401 Fuse base plate
9 002218770 Retention bolt
10 009353310 Bearing bush
11 002218711 Spring guide-below
12 002218540 Pressure spring
13 002218691 Spring guide-middle top
14 009006770 Hex head bolt
15 002218920 Washer
16 002172210 Link rod piece-Rocker-sided
17 002172200 Link rod piece-Frame-sided
18 002248042 Poling bolt
19 009006140 Hex head bolt
20 002248030 Locking plate
21 009160210 Pin
22 009120671 Cotter pin
23 002218700 Limit stop
24 002172650 Steered axle rocker-incl. bushing
25 009191050 Grease niple
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
