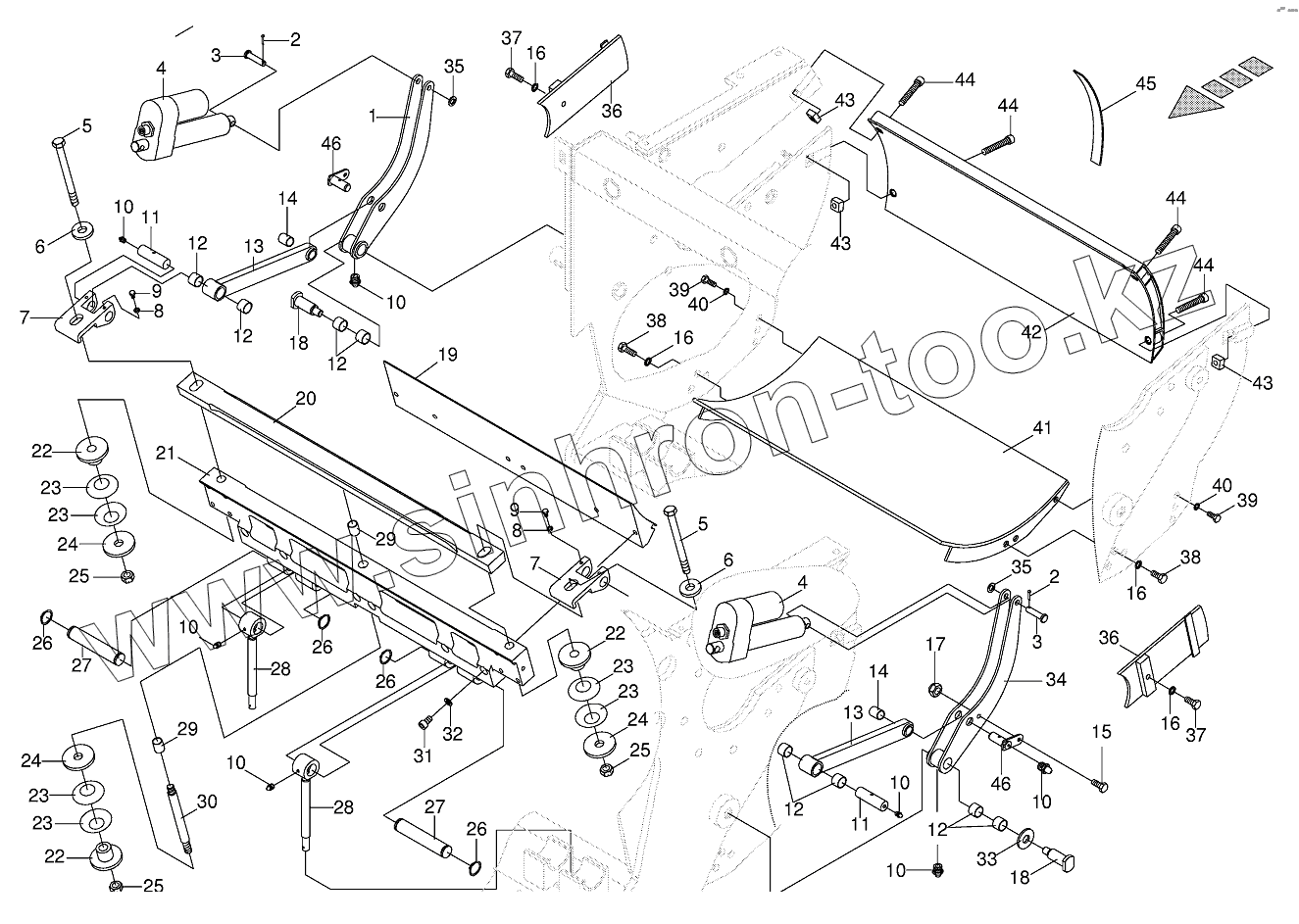

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Shear bar adjustment

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
11
11
12
12
12
12
12
13
13
14
14
15
16
16
16
16
17
18
18
19
20
21
22
22
22
23
23
23
23
23
23
24
24
24
25
25
25
26
26
26
26
27
27
28
28
29
29
30
31
32
33
34
35
35
36
36
37
37
38
38
39
39
40
40
41
42
43
43
43
44
44
44
44
45
46
46
Позиция на иллюстрации Заводской номер детали Название детали
002242610 002242610 Counter blade-maize, grass special
1 002164550 Rocker-right
2 009120661 Cotter pin
3 002177110 Pin
4 003031620 Engine
5 009012171 Hex head bolt
6 002216370 Washer
7 002216363 Tension plate
8 009082100 Hex nut
9 009024050 Hex head bolt
10 009191050 Grease niple
11 002177222 Pin
12 009353340 Bearing bush
13 002164560 Lever
14 009353270 Bearing bush
15 009006170 Hex head bolt
16 009099101 Detent edged washer
17 009087060 Locknut
18 002177120 Attachment bolt
19 002242780 Formed part
20 002171250 Counter blade-grass standard
21 002242771 Basic structure
22 002216314 Guide
23 009099280 Spring washer
24 002216320 Washer
25 009089150 Castellated nut
26 009115350 Circlip
27 002214620 Pin
28 002214971 Con-rod
29 009353270 Bearing bush
30 002177230 Spindle
31 009031421 Allen screw
32 009100350 Spring washer
33 002177150 Washer
34 002164540 Rocker-left
35 009105061 Washer
36 002175300 Slot cover
37 009006570 Hex head bolt
38 009006560 Hex head bolt
39 009006360 Hex head bolt
40 009099091 Detent edged washer
41 002282810 Floor plate
42 002173260 Cover plate
43 002282850 Threaded piece
44 009031470 Allen screw
45 009401220 Self-adhesive sealing strip-Id.-no.= 1m
46 002164570 Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
