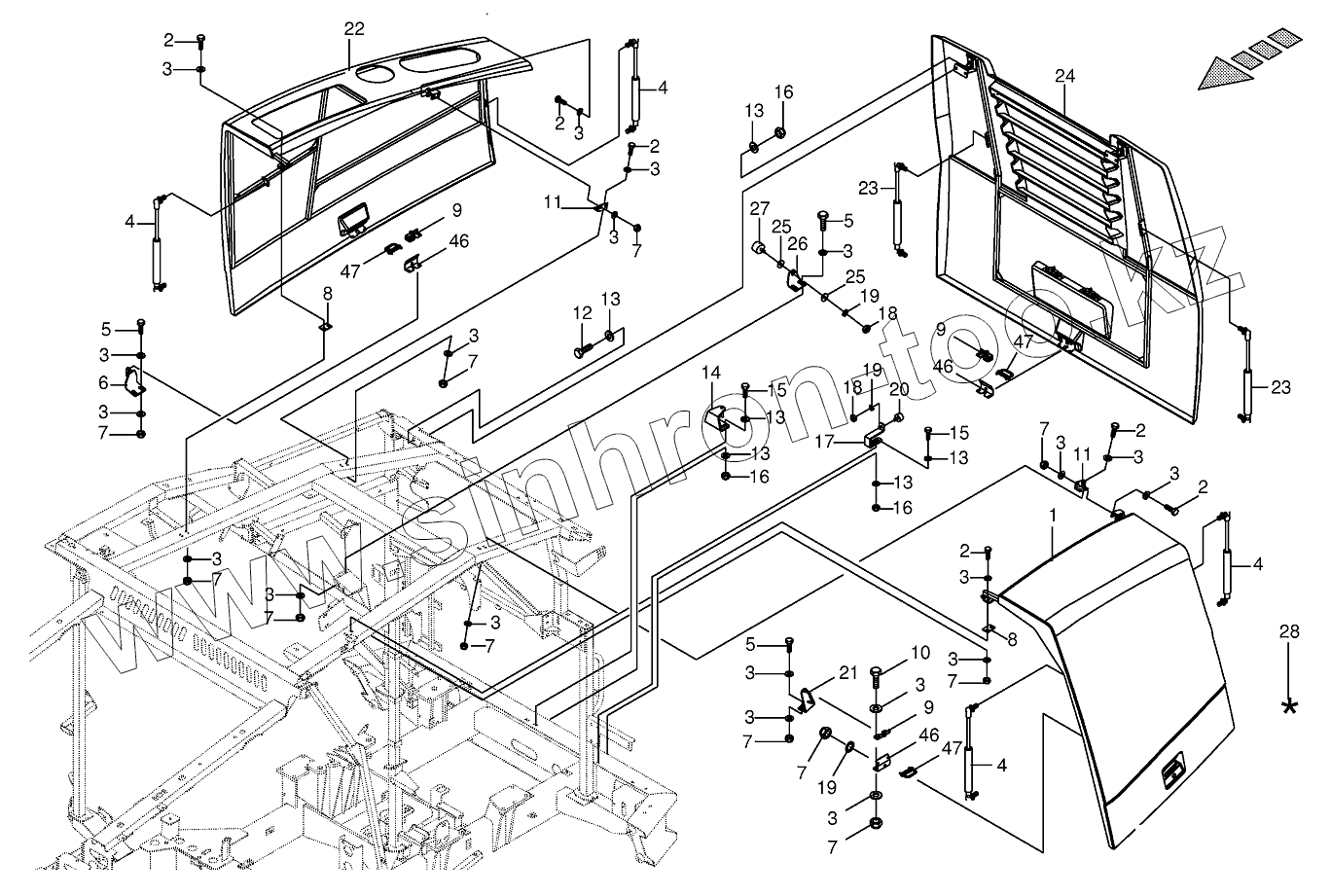

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Plastic panelling engine compartment

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
6
7
7
7
7
7
7
7
7
7
7
7
8
8
9
9
9
10
11
11
12
13
13
13
13
13
13
14
15
15
16
16
16
17
18
18
19
19
19
20
21
22
23
23
24
25
25
26
27
28
46
46
46
47
47
47
Позиция на иллюстрации Заводской номер детали Название детали
1 002262760 Side flap-left
2 009006170 Hex head bolt
3 009106030 Washer
4 009401910 Gas spring
5 009006160 Hex head bolt
6 002174760 Abutment-right
7 009087060 Locknut
8 002174710 Enclosure
9 009389841 Gate lock
10 009006120 Hex head bolt
11 002174720 Angle
12 009006360 Hex head bolt
13 009104140 Washer
14 002174610 Door latch
15 009006370 Hex head bolt
16 009087580 Locknut
17 002254900 Yoke
18 009082100 Hex nut
19 009099081 Detent edged washer
20 009242270 Rubber pad
21 002262750 Abutment
22 002262770 Side flap-right
23 009401950 Gas spring
24 002254880 Back door
25 009103530 Washer
26 002174730 Limit stop
27 009242630 Rubber pad
28 009403750 Repairing set for plastics- beige
46 200213940 Holding plate
47 200213930 Yoke
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
