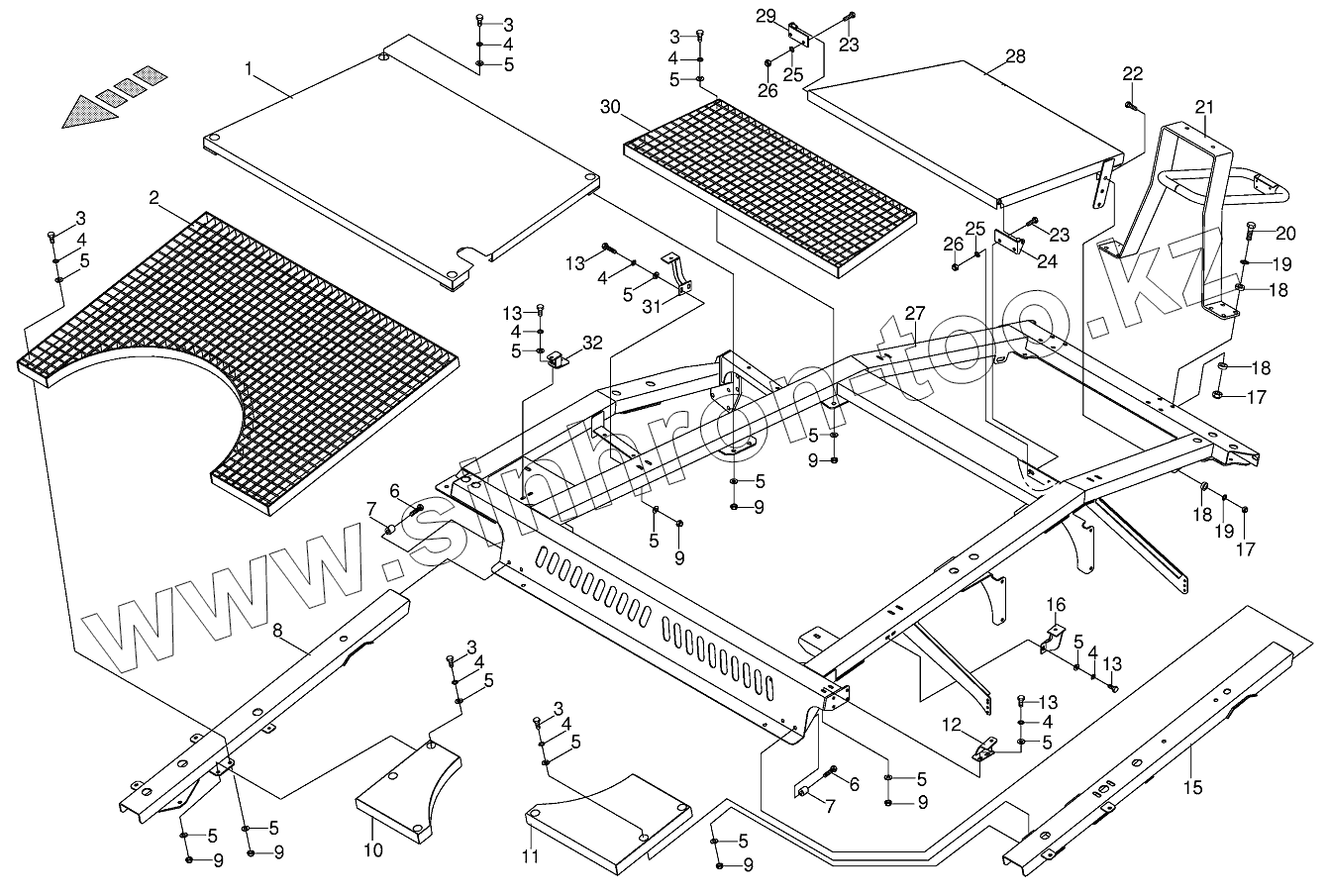

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Panelling top/roof flap

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

4

4

4

4

4

4

4

4

4

5

5

5

5

5

5

5

5

5

5

5

5

5

5

5

5

6

6

7

7

8

9

9

9

9

9

9

9

10

11

12

13

13

13

13

15

16

17

17

18

18

18

19

19

20

21

22

23

23

24

25

25

26

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002176830		Cover plate
2	002259611		Rust
3	009006160		Hex head bolt
4	009099081		Detent edged washer
5	009106030		Washer
6	009006580		Hex head bolt
7	002264880		Bushing
8	002175880		Stringer-right
9	009082100		Hex nut
10	002285540		Cover-right front top
11	002285530		Cover-left front top
12	002285660		Cladding retainer-left
13	009006170		Hex head bolt
15	002175920		Stringer-left
16	002264740		Cladding-retainer-left
17	009082150		Hex nut
18	009106401		Washer
19	009099101		Detent edged washer
20	009014510		Hex head bolt
21	002175780		Emission uptake
22	009006570		Hex head bolt
23	009006360		Hex head bolt
24	002177470		Roof retainer
25	009099091		Detent edged washer
26	009082120		Hex nut
27	002176850		Retainer frame
28	002177912		Roof door
29	002177490		Roof retainer-right
30	002177390		Rust
31	002264870		Cladding-retainer-right
32	002285620		Cladding retainer-right

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
