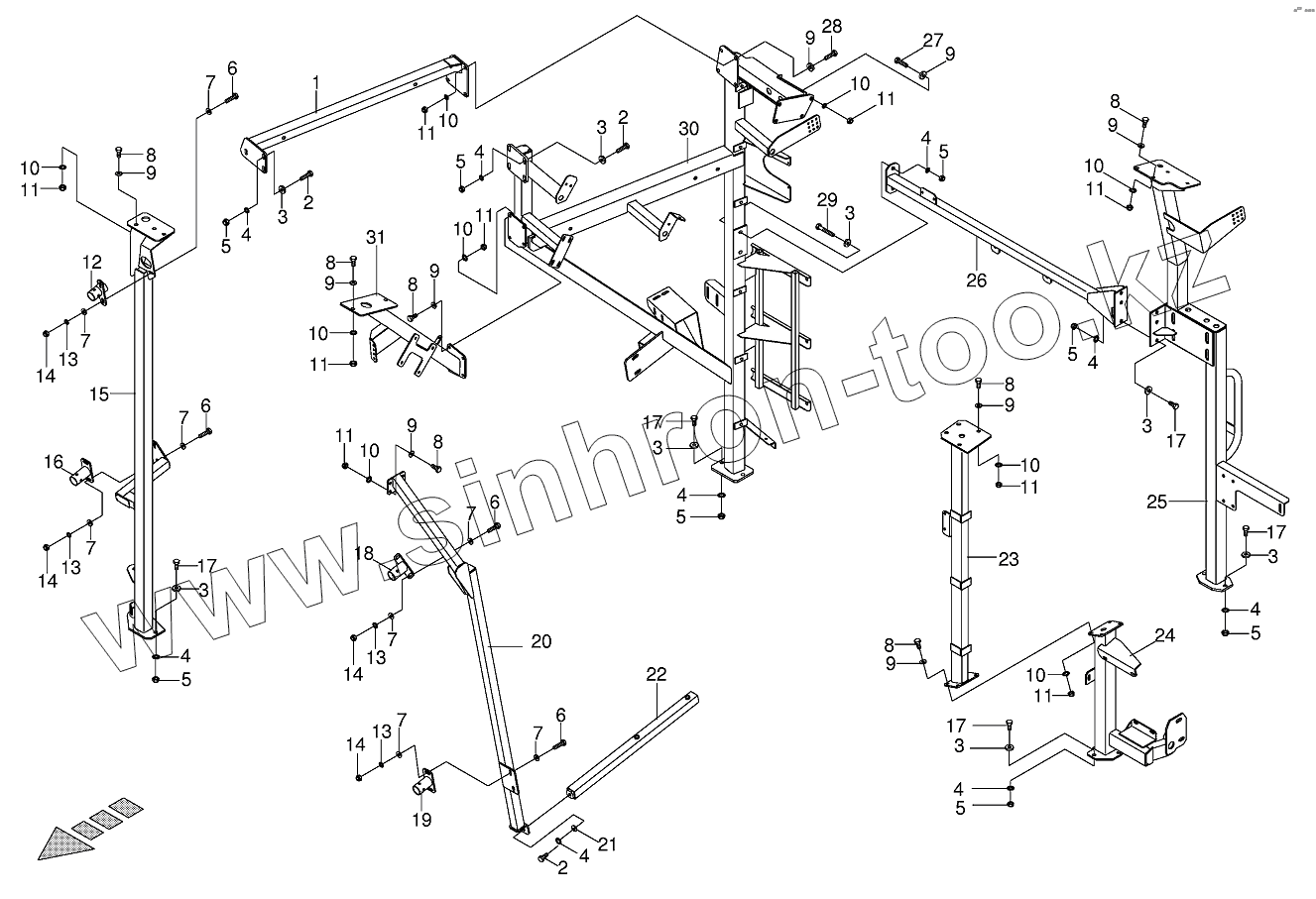

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Panelling frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
13
13
13
13
14
14
14
14
15
16
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 002175751 Oil tank support
2 009006570 Hex head bolt
3 009103200 Washer
4 009099101 Detent edged washer
5 009082150 Hex nut
6 009006160 Hex head bolt
7 009104130 Washer
8 009006370 Hex head bolt
9 009103610 Washer
10 009099091 Detent edged washer
11 009082120 Hex nut
12 002284520 Take up-tube
13 009099081 Detent edged washer
14 009082100 Hex nut
15 002175500 Support-right middle
16 002264520 Take up-tube
17 009006560 Hex head bolt
18 002284470 Take up-tube
19 002284500 Take up-tube
20 002284260 Support-left front
21 009106401 Washer
22 002284410 Cladding retainer
23 002175630 Support-left middle top
24 002175611 Support-left middle below
25 002175190 Support-back left
26 002175682 Tie bar-back
27 009006390 Hex head bolt
28 009006380 Hex head bolt
29 009014580 Hex head bolt
30 002175461 Support-back right
31 002175691 Strut-right
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
