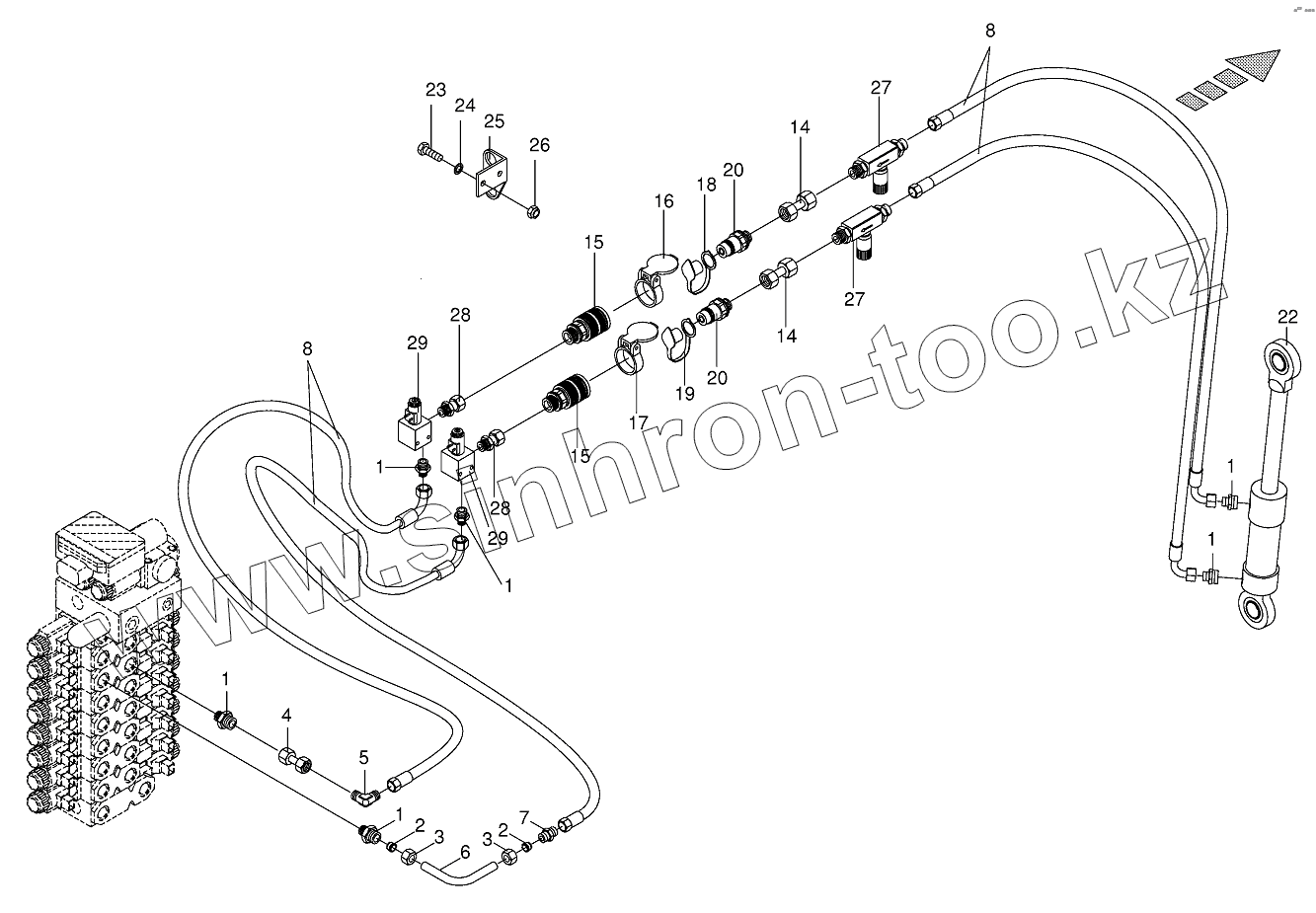

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Lines transv.ground following

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
2
2
3
3
4
5
6
7
8
8
14
14
15
15
16
17
18
19
20
20
22
23
24
25
26
27
27
28
28
29
29
Позиция на иллюстрации Заводской номер детали Название детали
009187890 009187890 Sealing set
1 009209011 Male connector
2 009210461 Cutting ring
3 009212060 Nozzle disc cap
4 002307430 Double nipple
5 009210661 Elbow union
6 003600520 Hydraulic line
7 009210541 Connector
8 009210041 High pressure hose line
14 002307440 Double nipple
15 009211312 Sleeve
16 009166020 Cover-blue
17 009199940 Cover-red
18 009212631 Dust cap-blue
19 009211711 Dust cap-red
20 009211450 Connector plug
22 002171210 Hydraulic cylinder
23 009002590 Hex head bolt
24 009099081 Detent edged washer
25 003600610 Support
26 009082100 Hex nut
27 002296100 One-way restrictor
28 009210931 Male connector
29 002203600 2/2-way seated valve-incl. diverter valve bloc
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
