Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Lines sieve drum

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

6

6

7

7

7

7

8

9

10

11

12

13

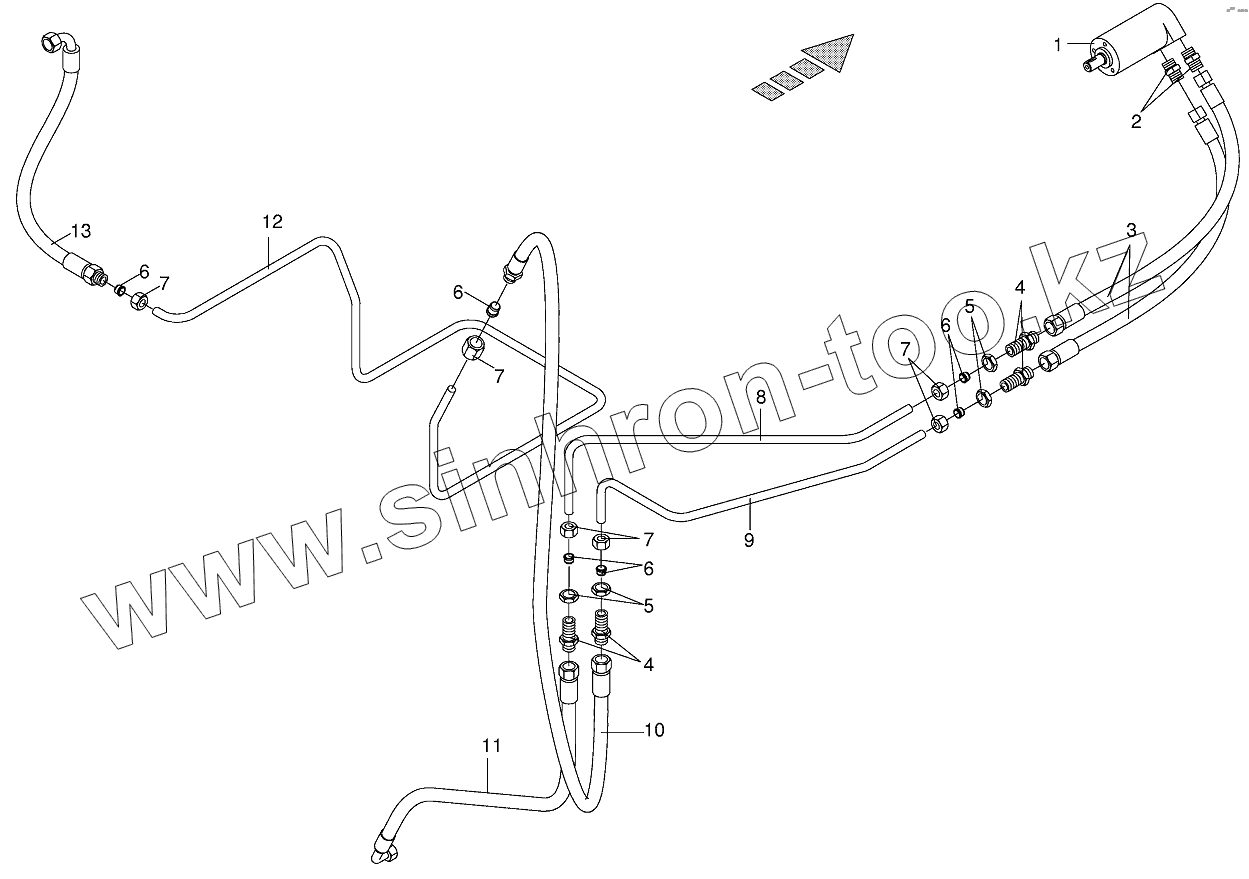

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009211950		Hydraulic motor
2	009199180		Male connector
3	009210160		High pressure hose line
4	009210871		Straight 2-way connector
5	009085242		Hex nut-low form
6	009210461		Cutting ring
7	009212060		Nozzle disc cap
8	002191720		Hydraulic line
9	002191710		Hydraulic line
10	009210020		High pressure hose line
11	009212570		High pressure hose line
12	002191700		Hydraulic line
13	009200690		High pressure hose line

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
