Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Lines discharge chute/flap

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

2

2

3

3

3

3

3

3

3

3

4

4

4

4

4

4

4

4

5

6

6

7

7

8

9

10

11

11

12

13

14

15

16

17

17

17

17

18

18

18

18

18

19

20

20

21

22

23

24

25

26

27

28

29

29

30

32

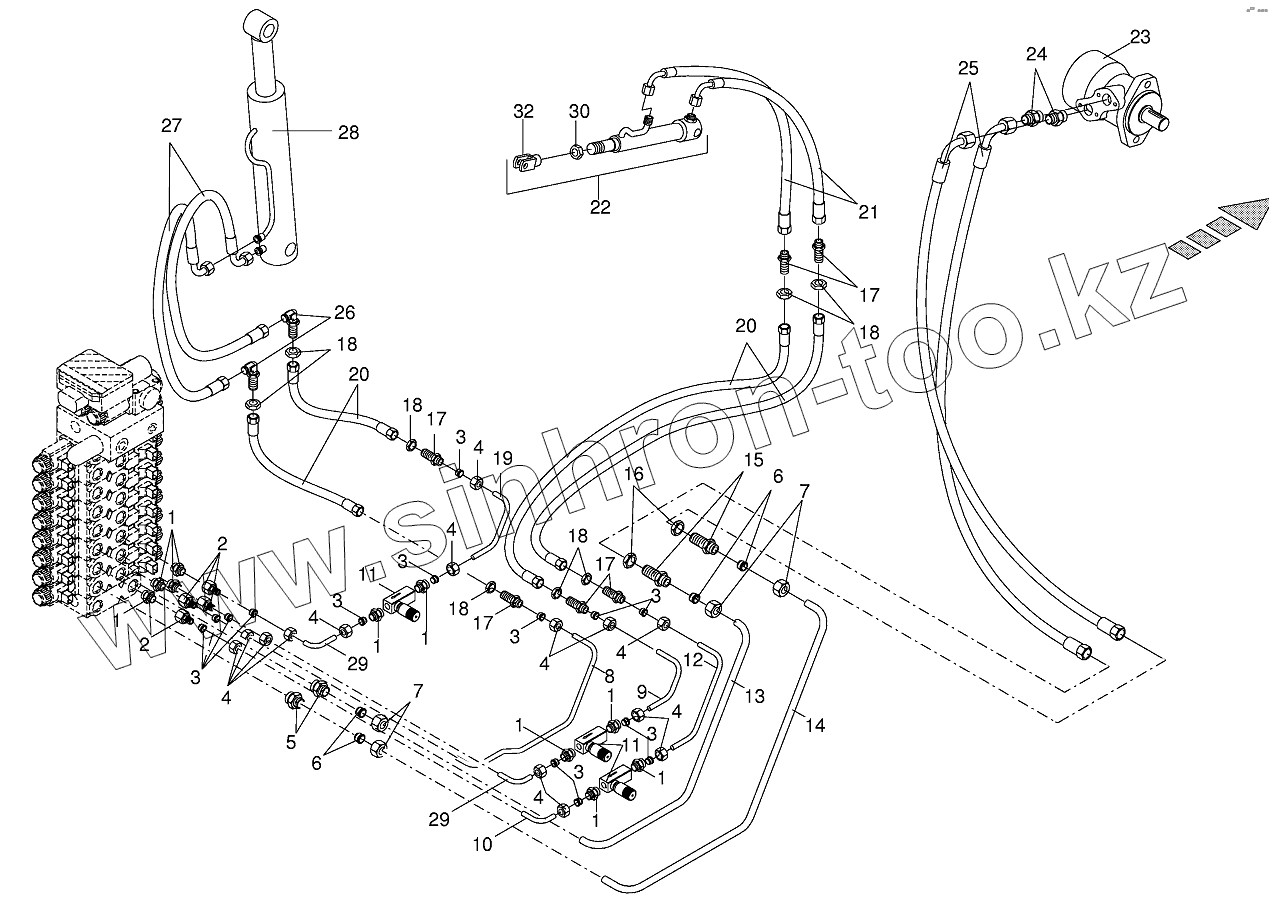

Позиция на иллюстрации	Заводской номер детали		Название детали
009187850	009187850		Sealing set
009187990	009187990		Sealing set
1	009199640		Male connector
2	009199700		Reducer fitting
3	009199610		Cutting ring
4	009199620		Nozzle disc cap
5	009209011		Male connector
6	009210461		Cutting ring
7	009212060		Nozzle disc cap
8	003600490		Hydraulic line
9	003600450		Hydraulic line
10	003600470		Hydraulic line
11	009199920		Restrictor valve
12	003600440		Hydraulic line
13	003600430		Hydraulic line
14	003600420		Hydraulic line
15	009210871		Straight 2-way connector
16	009085242		Hex nut-low form
17	009199630		Straight 2-way connector
18	009085060		Hex nut-low form
19	003600460		Hydraulic line
20	009200820		High pressure hose line
21	009200800		High pressure hose line
22	002225620		Hydraulic cylinder
23	009403561		Hydraulic motor
24	009196021		Male connector
25	009209890		High pressure hose line
26	009199660		Connector
27	009200810		High pressure hose line
28	002260664		Hydraulic cylinder
29	003600480		Hydraulic line
30	009085000		Hex nut-low form
32	009271070		Clevis

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
