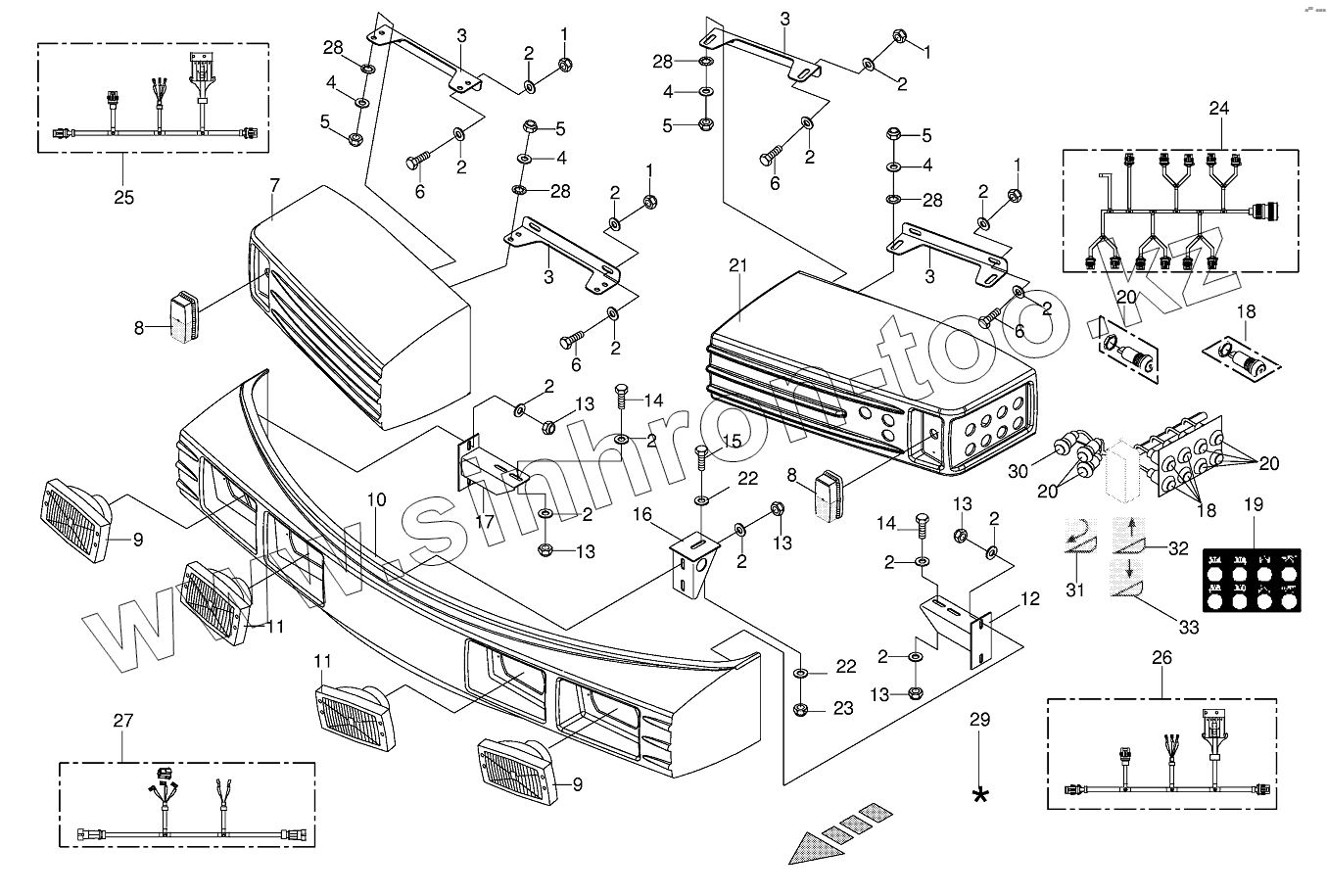

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Front panel/Headlight

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
8
8
9
9
10
11
11
12
13
13
13
13
13
14
14
15
16
17
18
18
19
20
20
20
21
22
22
23
24
25
26
27
28
28
28
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
009247140 009247140 Bulb
009246880 009246880 Bulb
200807610 200807610 Pane
009246930 009246930 Singel filament buld
009247090 009247090 Singel filament buld
1 009082120 Hex nut
2 009104140 Washer
3 002175450 Fastening angle
4 009106030 Washer
5 009082100 Hex nut
6 009006360 Hex head bolt
7 002174050 Front guard-right
8 009246360 Flashing light with side light
9 009247440 Headlight-outside
10 002230213 Front buffle
11 009246370 Headlight-middle
12 002229790 Support-left
13 009087580 Locknut
14 009006340 Hex head bolt
15 009006550 Hex head bolt
16 002253890 Support-middle
17 002229801 Support-right
18 003027240 Feeler-green
19 003031810 Sticker hand operation-sharpening
20 003027230 Feeler-yellow
21 002174060 Front guard-left
22 009106090 Washer
23 009082150 Hex nut
24 003031750 Wiring harness-hand operation
25 003031950 Wiring harness-right
26 003031940 Wiring harness left
27 003031930 Wiring harness-middle
28 009099081 Detent edged washer
29 009403750 Repairing set for plastics- beige
30 003035620 Feeler-incl. tag
31 003034190 Tag-feeder/front attachement reverser
32 003034170 Tag-lift lifting gear
33 003034180 Tag-lower lifting gear
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
