Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Diverter vave bloc

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

4

5

6

7

8

9

10

11

20

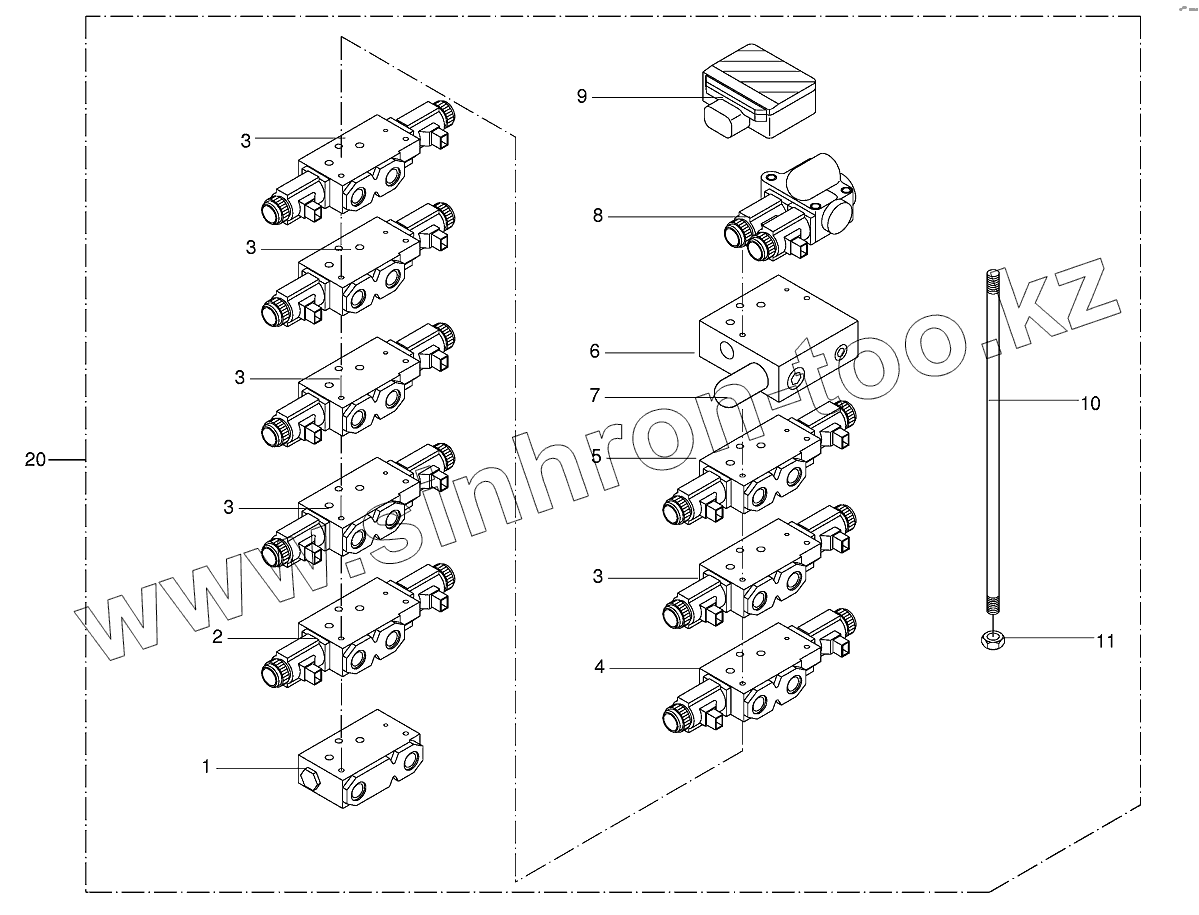

Позиция на иллюстрации	Заводской номер детали		Название детали
009190430	009190430		Sealing set
009208320	009208320		Sealing set
1	009208010		Connecting plate
2	009190110		Directional-control valve
3	009190120		Directional-control valve
4	009190050		4/3-Directional-control valve
5	009190150		Directional-control valve
6	009190140		Intermediate plate
7	009190420		Pressure control valve
8	009190170		Directional-control valve
9	003026223		Electr.mowingtable control
10	009190060		Threaded rod
11	009082100		Hex nut
20	009190380		Diverter valve bloc
