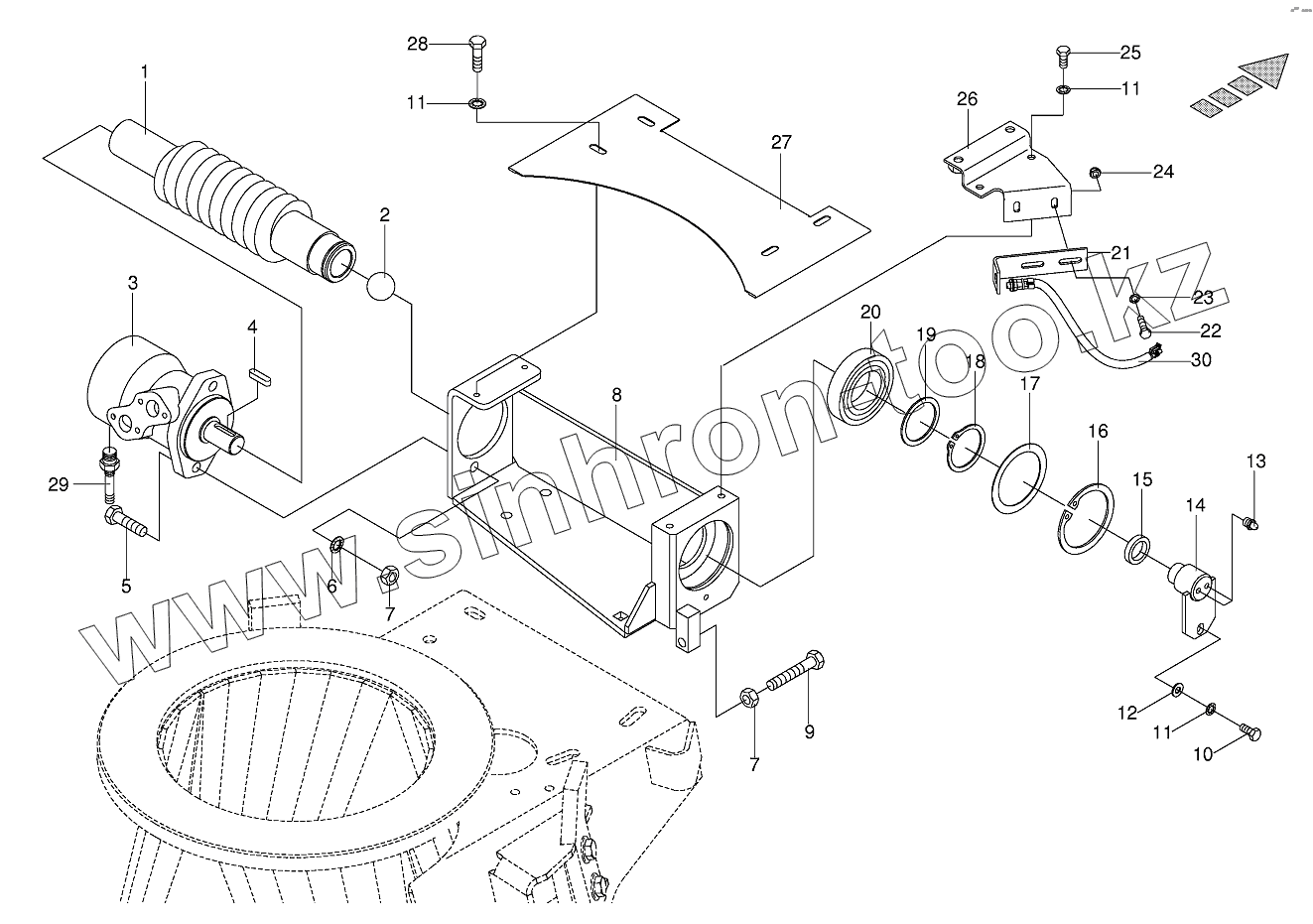

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Discharge chute rotation drive

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
009403170	009403170		Sealing set
1	002260400		Auger
2	009389900		Rubber valve ball
3	009403561		Hydraulic motor
4	009150721		Fit-in key
5	009014510		Hex head bolt
6	009099101		Detent edged washer
7	009082150		Hex nut
8	002261350		Bearing housing
9	009003060		Hex head bolt
10	009006160		Hex head bolt
11	009099081		Detent edged washer
12	009104130		Washer
13	009191050		Grease niple
14	002173640		Pin
15	009360700		Radial-shaft sealing ring
16	009116800		Circlip
17	009109740		Shim ring
18	009115530		Circlip
19	009109051		Shim ring
20	009305400		Grooved ball bearing
21	002261210		Sensor support
22	009006070		Hex head bolt
23	009104111		Washer
24	009087041		Locknut
25	009006140		Hex head bolt
26	002260990		Mounting sheet
27	002173790		Cover plate
28	009006120		Hex head bolt
29	009403160		Speed sensor
30	003024091		Namursensor

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
