Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Discharge accelerator housinge

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

2

2

3

3

3

3

4

4

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

18

18

19

20

21

22

23

24

25

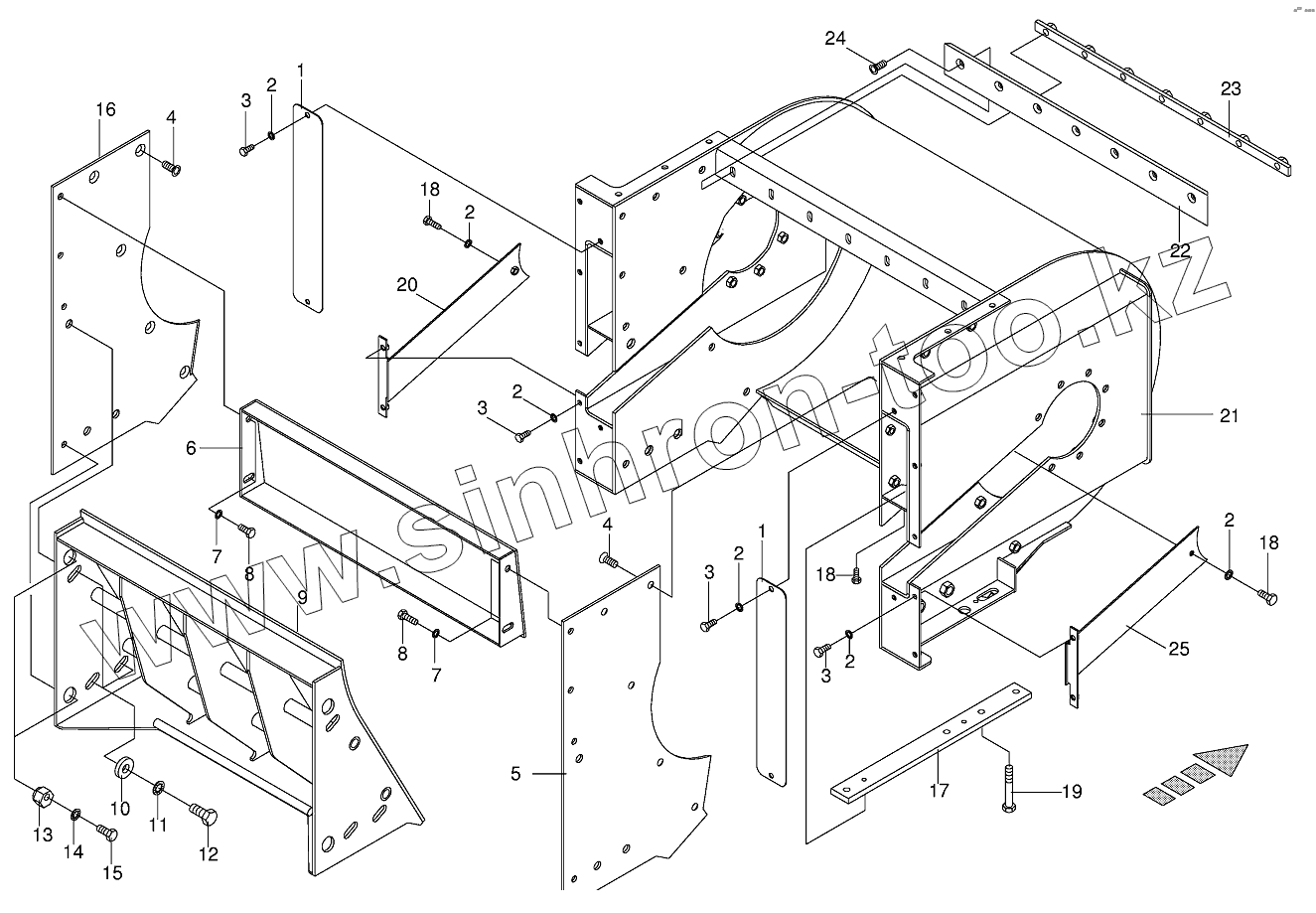

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002199990		Cover
2	009099081		Detent edged washer
3	009006120		Hex head bolt
4	009040620		Countersunkscrew
5	002199971		Wearing plate-right
6	002195161		Rear panel
7	009099091		Detent edged washer
8	009006360		Hex head bolt
9	002195210		Discharge trough
10	009106450		Washer
11	009099121		Detent edged washer
12	009006740		Hex head bolt
13	002240821		Eccentric tensioner
14	009099101		Detent edged washer
15	009006580		Hex head bolt
16	002199961		Wearing plate-left
17	002240441		Threaded bar
18	009006140		Hex head bolt
19	009014600		Hex head bolt
20	002199841		Cover-left
21	002171010		Housing
22	002241220		Stripper
23	002219721		Support bar
24	009040490		Countersunkscrew
25	002199871		Cover-right

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
