Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Diesel fuel pipe

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

7

8

9

10

11

12

13

14

15

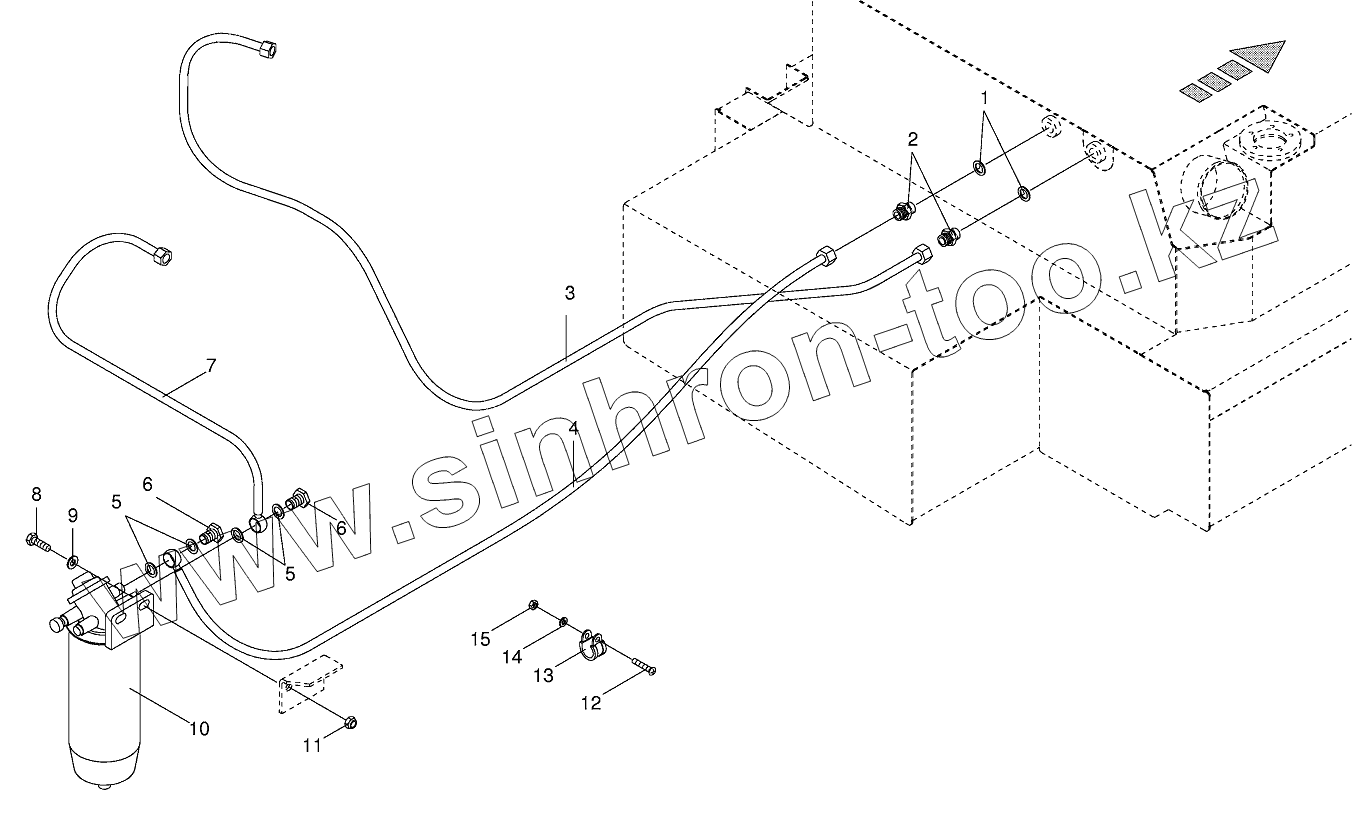

Позиция на иллюстрации	Заводской номер детали		Название детали
009401700	009401700		Replacement filter
1	009377420		Gasket ring
2	009197160		Lug
3	002248611		Fuel pipe
3	002266961		Fuel pipe
4	002248592		Fuel pipe
4	003506580		Fuel pipe
5	009377220		Gasket ring
6	009197170		Hollow screw
7	002266950		Fuel pipe
7	002248601		Fuel pipe
8	009006580		Hex head bolt
9	009105061		Washer
10	009401690		Water separator
11	009082150		Hex nut
12	009043451		Countersunkscrew
13	009240100		Tube clip w. rubber
14	009100310		Spring washer
15	009082071		Hex nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
