Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Cooling water compensating system

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

5

6

6

6

7

8

9

9

10

10

11

11

12

12

13

14

15

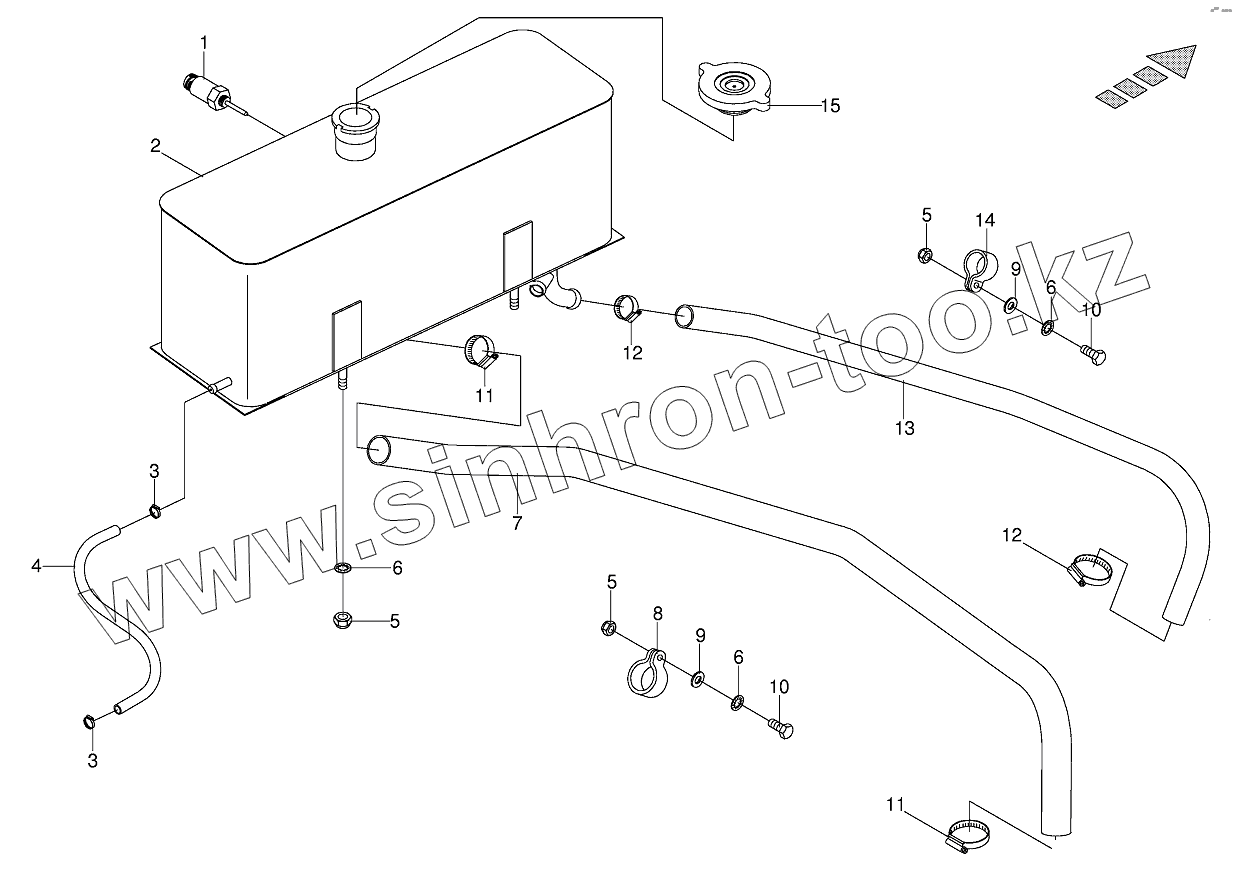

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003020240		Levelling switch
2	002285240		Balance tank
3	009240340		Hose clamp
4	009400880		Hose-Id.-no.= 1m
5	009082100		Hex nut
6	009099081		Detent edged washer
7	009400900		Hose-Id.-no.= 1m
8	009240510		Tube clip w. rubber
9	009104130		Washer
10	009006160		Hex head bolt
11	009240330		Hose clamp
12	009240350		Ноsе сlаmp
13	009400890		Hose-Id.-no.= 1m
14	009240520		Tube clip w. rubber
15	009403700		Oil tank filler cap

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
