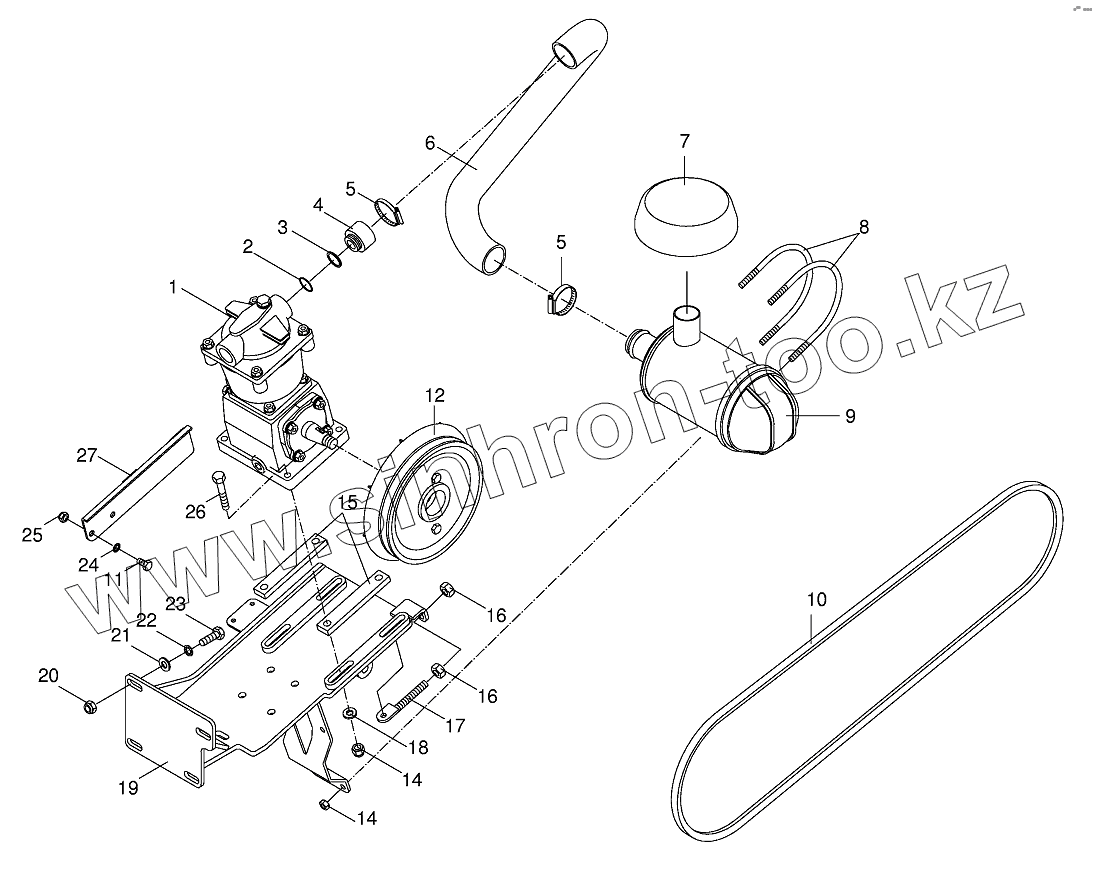

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Compressor

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

14

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
009454351	009454351		Cartridge for air cleaner
1	009454430		Single-cyl.compressor
2	009375220		O-ring
3	009454410		Thrust ring
4	002829650		Threaded hose union
5	009240030		Tube clip
6	002828911		Hose
7	009454330		Dust cap
8	002819780		Clamping bracket
9	009454321		Air filter
10	002282350		V-belt
11	009006120		Hex head bolt
12	002831160		V-belt pulley-cpl.
14	009082100		Hex nut
15	002276521		Enclosure
16	009082120		Hex nut
17	002285120		Turnbuckle
18	009104130		Washer
19	002175980		Aggregate carrier
20	009087580		Locknut
21	009104140		Washer
22	009099091		Detent edged washer
23	009006390		Hex head bolt
24	009099081		Detent edged washer
25	009087060		Locknut
26	009010481		Hex head bolt
27	002176000		Line support

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
