Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Batery mounting (hydraulics)

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

2

2

2

3

3

3

3

3

4

5

6

7

7

8

9

10

11

11

11

11

12

14

15

16

17

18

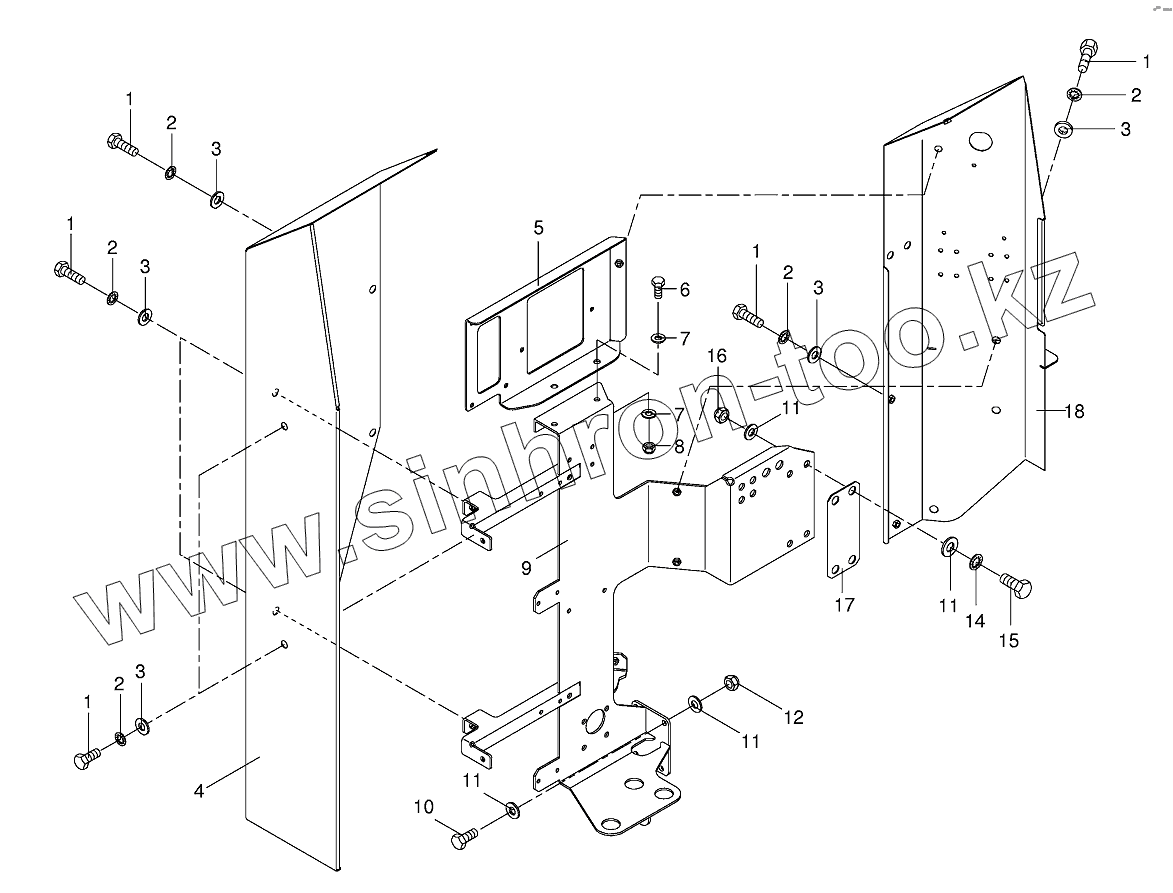

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006120		Hex head bolt
2	009099081		Detent edged washer
3	009104130		Washer
4	002176380		Guard-back
5	002176471		Support-E-Box
6	009006370		Hex head bolt
7	009104140		Washer
8	009087580		Locknut
9	002176402		Valve console
10	009006570		Hex head bolt
11	009105061		Washer
12	009087010		Locknut
14	009099101		Detent edged washer
15	009006570		Hex head bolt
16	009087010		Locknut
17	002176450		Spacer plate
18	002176581		Guard-front

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
