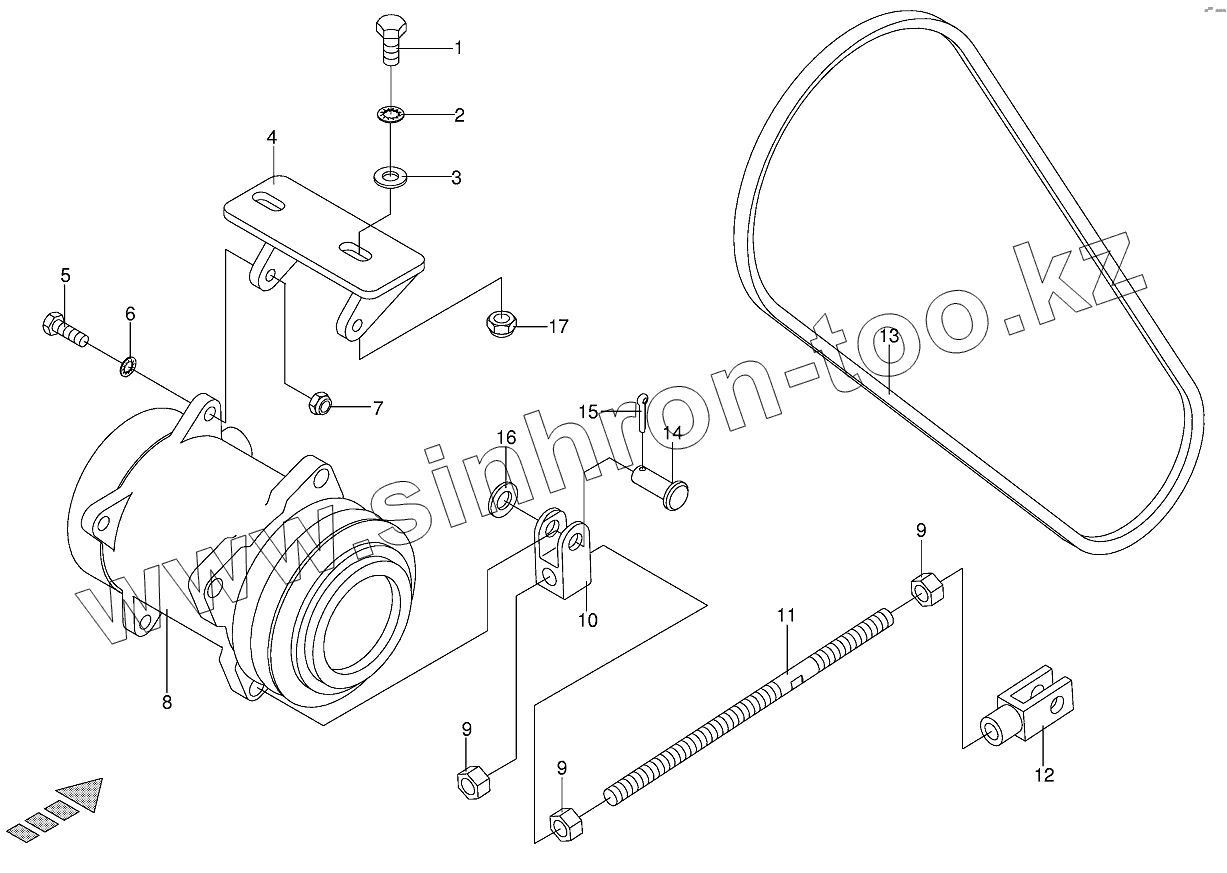

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Air conditioner drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
6
7
8
9
9
9
10
11
11
12
13
13
14
15
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 009006580 Hex head bolt
1 009006380 Hex head bolt
2 009099091 Detent edged washer
2 009099101 Detent edged washer
3 009103610 Washer
4 002286160 Compressor retainer
4 002176920 Compressor retainer
5 009002010 Hex head bolt
6 009099081 Detent edged washer
7 009082100 Hex nut
8 009401120 Compressor for air conditioner
9 009082150 Hex nut
10 002265360 Clevis
11 002265381 Spindle
11 002177020 Spindle
12 009271110 Clevis 1 clip ass.
13 002282330 V-belt
13 009215530 V-belt
14 009160130 Pin with small head
15 009120631 Cotter pin
16 009105061 Washer
17 009082120 Hex nut
17 009082150 Hex nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
