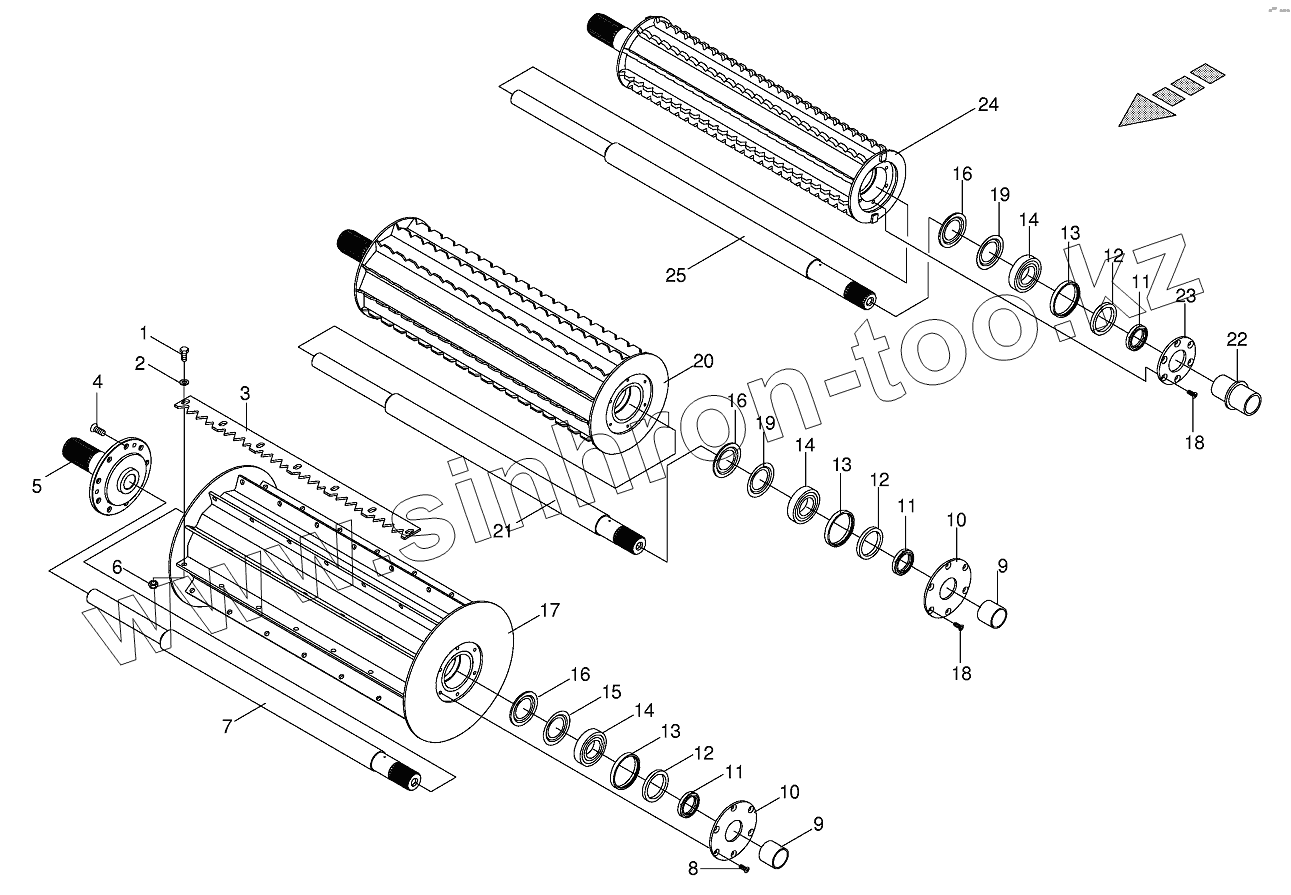

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Top feed rollers

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
16
16
16
17
18
18
19
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 00 900 295 0 Hex head bolt -special
2 00 910 371 0 Washer
3 00 223 995 1 Serrated bar
4 00 904 014 0 Countersunkscrew
5 00 224 242 1 Drive spigot
6 00 908 503 0 Locknut -special
7 00 224 245 1 Axle for precompression roller
8 00 904 038 1 Countersunkscrew
9 00 224 256 2 Bushing
10 00 223 996 2 Cover disc
11 00 221 002 1 Spacer ring
12 00 936 420 0 Radial-shaft sealing ring
13 00 221 003 1 Spacer ring
14 00 930 345 0 Grooved ball bearing
15 00 937 017 0 Nilos-ring
16 00 937 019 0 Nilos-Spacer ring
17 00 227 942 0 Precompression roller
18 00 904 025 1 Countersunkscrew
19 00 937 020 0 Nilos-ring
20 00 227 952 1 Intermediate roller
21 00 224 252 1 Axle for intermediate roller
22 00 224 264 0 Bushing
23 00 224 267 1 Cover disc
24 00 227 958 1 Compression roller
25 00 224 263 1 Axle
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
