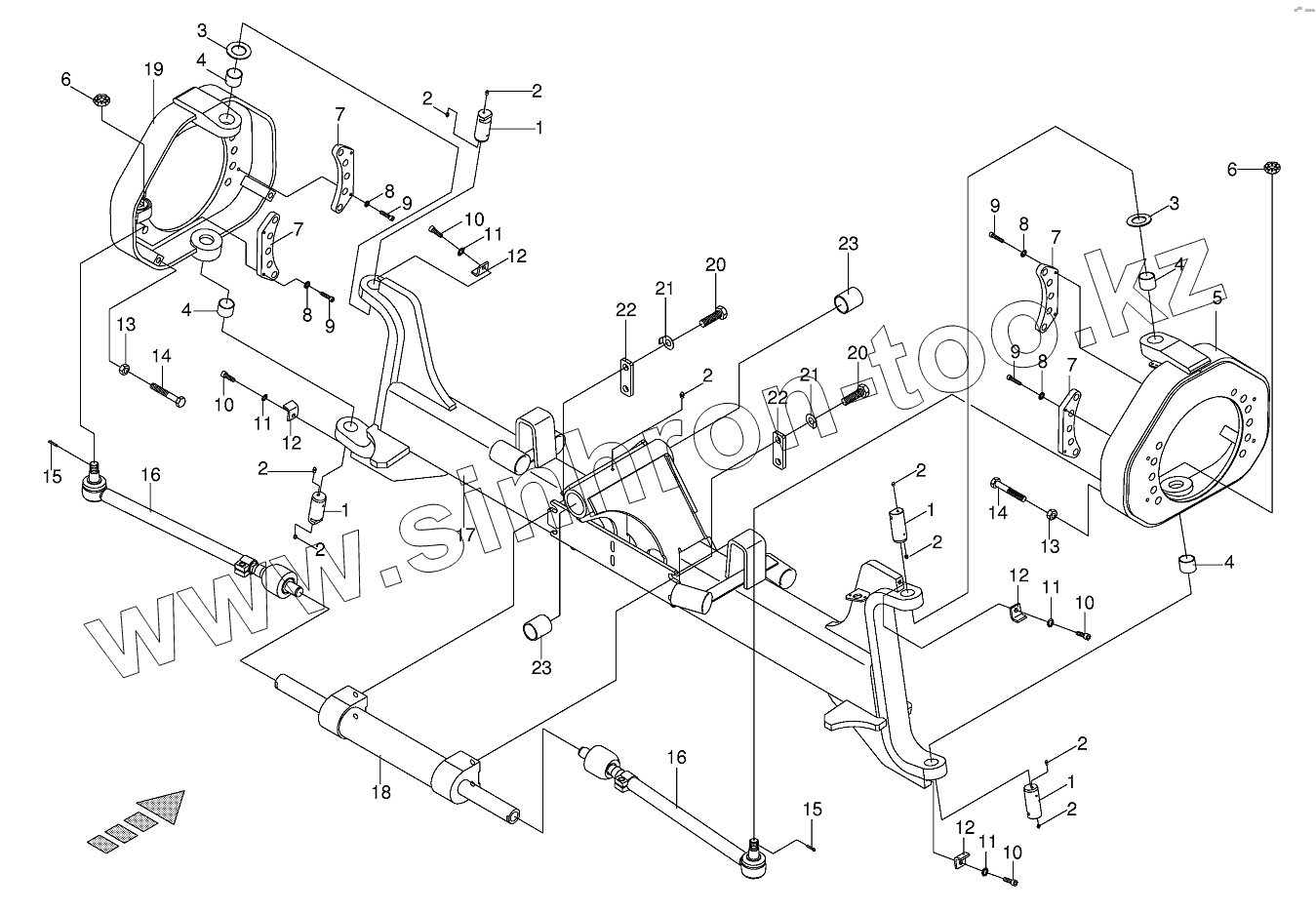

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Steering axle

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00 918 803 0
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
4
4
4
4
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
22
23
23
Позиция на иллюстрации Заводской номер детали Название детали
00 918 803 0 00 918 803 0 Sealing set
1 00 226 528 1 Retention bolt
2 00 919 105 0 Grease niple
3 00 221 873 1 Approach disc
4 00 935 343 0 Bearing bush
5 00 219 991 0 Journal -right, incl. bushing
6 00 908 927 0 Castellated nut
7 00 224 648 0 Screw-on strip -back
8 00 909 908 1 Detent edged washer
9 00 903 080 0 Allen screw
10 00 903 109 0 Allen screw
11 00 909 909 1 Detent edged washer
12 00 221 875 0 Retainer angle
13 00 908 220 0 Hex nut
14 00 900 349 0 Hex head bolt
15 00 912 089 1 Cotter pin
16 00 226 509 0 Axial tie rod
17 00 219 864 0 Steered axle carrier -incl. bushing
18 00 221 788 0 Hydraulic cylinder
19 00 219 990 0 Journal -incl. bushing
20 00 900 382 1 Hex head bolt
21 00 910 373 0 Washer
22 00 219 937 0 Double roller
23 00 935 331 0 Bearing bush
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
