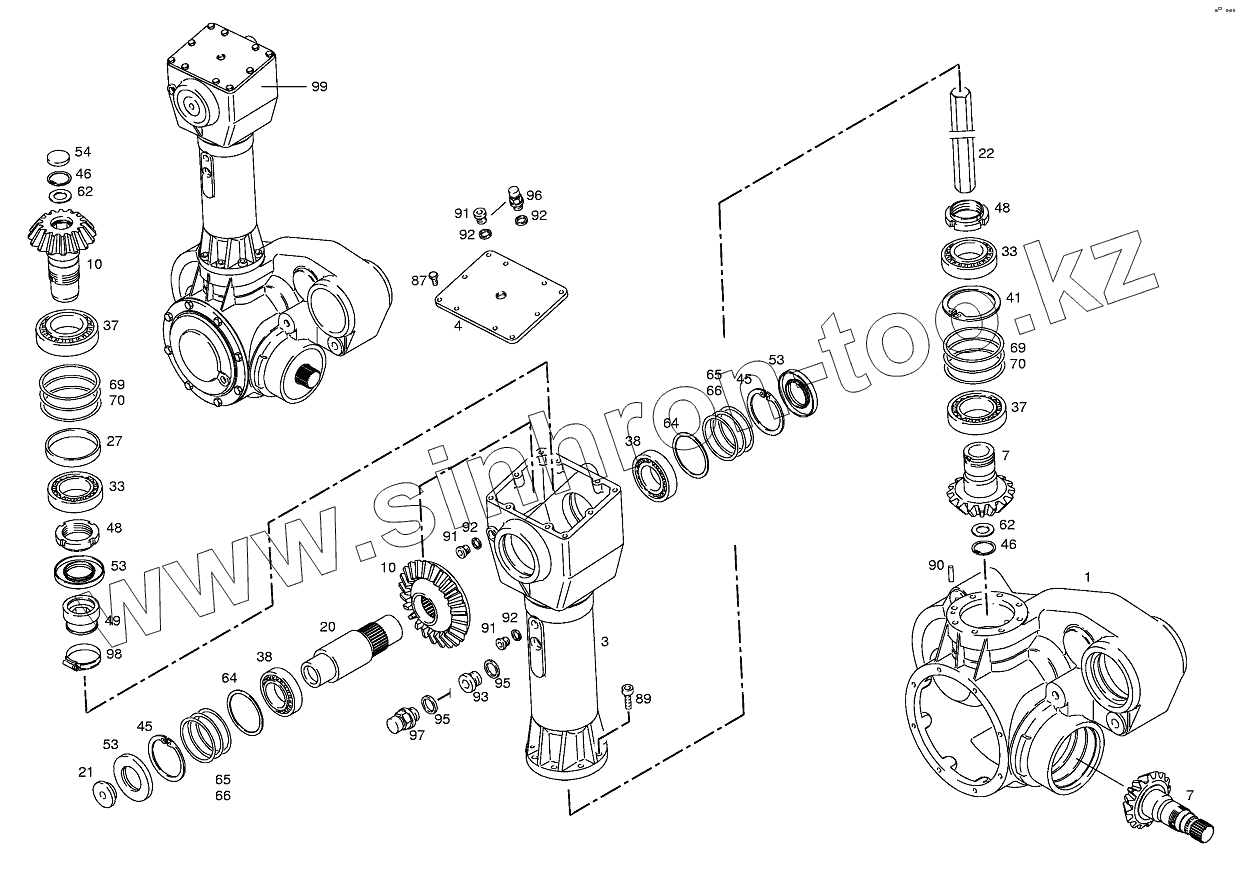

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Roller gear

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
7
7
10
10
20
21
22
27
33
33
37
37
38
38
41
45
45
46
46
48
48
49
53
53
53
54
62
62
64
64
65
65
66
66
69
69
70
70
87
89
90
91
91
91
92
92
92
92
93
95
95
96
97
98
99
Позиция на иллюстрации Заводской номер детали Название детали
1 00 955 747 0 Housing
3 00 955 749 0 Housing
4 00 955 750 0 Cover
7 00 955 751 0 Bevel wheel set
10 00 955 752 0 Bevel wheel set
20 00 955 762 0 Hollow shaft
21 00 955 763 0 End plate
22 00 955 764 0 Shaft
27 00 955 765 0 Bushing
33 00 932 110 0 Taper roller bearing
37 00 932 141 0 Taper roller bearing
38 00 932 109 0 Taper roller bearing
41 00 911 610 0 Circlip
45 00 911 680 0 Circlip
46 00 911 640 0 Circlip
48 00 955 768 0 Slotted nut
49 00 955 769 0 Hexagon profile ring
53 00 936 078 0 Radial-shaft sealing ring
54 00 925 206 0 Sealing cap
62 00 910 719 0 Supporting disc
64 00 910 974 0 Shim ring
65 00 910 973 0 Shim ring
66 00 910 970 0 Shim ring
69 00 910 849 0 Shim ring
70 00 910 851 1 Shim ring
87 00 900 612 0 Hex head bolt
89 00 903 109 0 Allen screw
90 00 915 705 0 Cyl. pin
91 00 906 007 1 Screw plug
92 00 937 721 0 Gasket ring
93 00 906 005 0 Screw plug
95 00 937 751 0 Gasket ring
96 00 919 834 0 Air bleed valve
97 00 919 833 0 Air bleed valve
98 00 924 003 0 Tube clip
99 00 224 666 0 Roller gear -below
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
