Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Roller basin

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

7

8

8

9

10

11

12

13

14

15

16

17

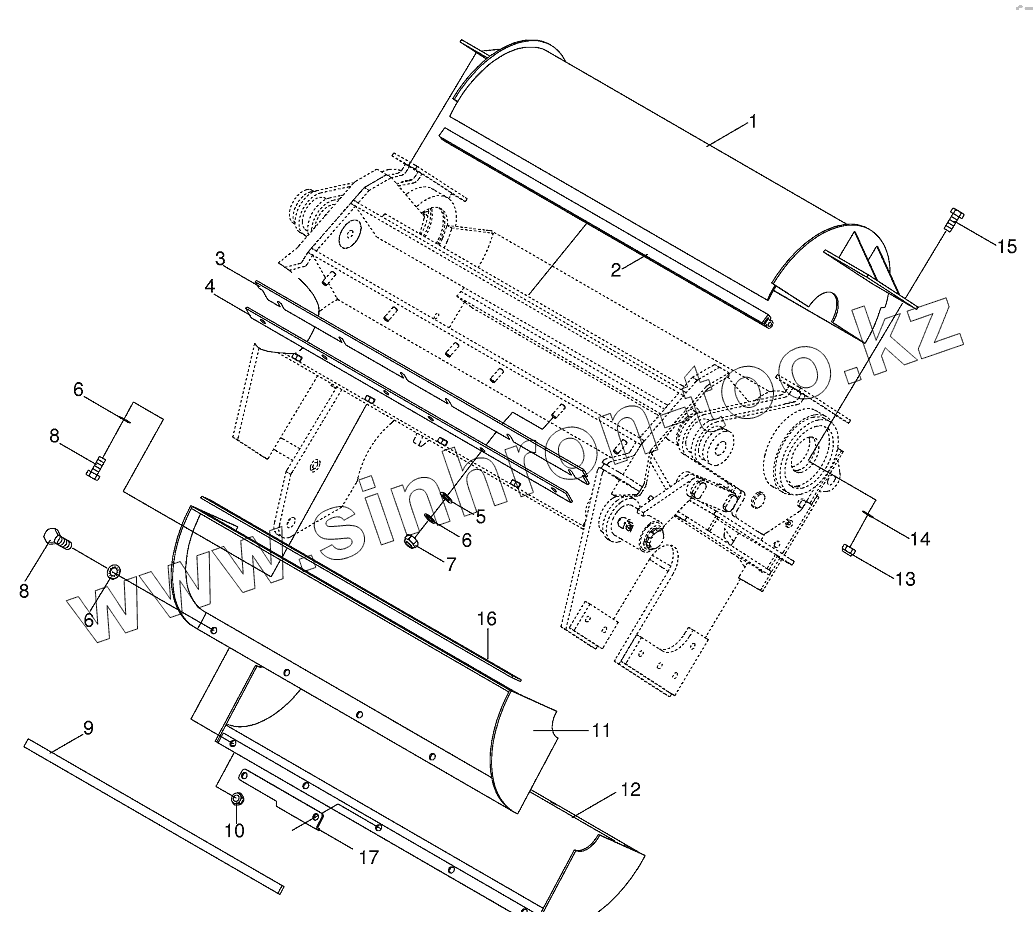

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 226 425 1		Roller basin -front
2	00 938 694 1		Rubber profile -Id.-no.= 1m
3	00 226 541 1		Gasket
4	00 226 540 2		Strip
5	00 910 413 0		Washer
6	00 909 908 1		Detent edged washer
7	00 908 210 0		Hex nut
8	00 900 614 0		Hex head bolt
9	00 940 192 0		Self-adhesive sealing strip -Id.-no.= 1m
10	00 908 706 0		Locknut
11	00 226 419 2		Roller basin
12	00 350 993 1		Roller basin -back
13	00 908 758 0		Locknut
14	00 909 909 1		Detent edged washer
15	00 900 636 0		Hex head bolt
16	00 216 887 0		Gasket
17	00 360 095 0		Support

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
