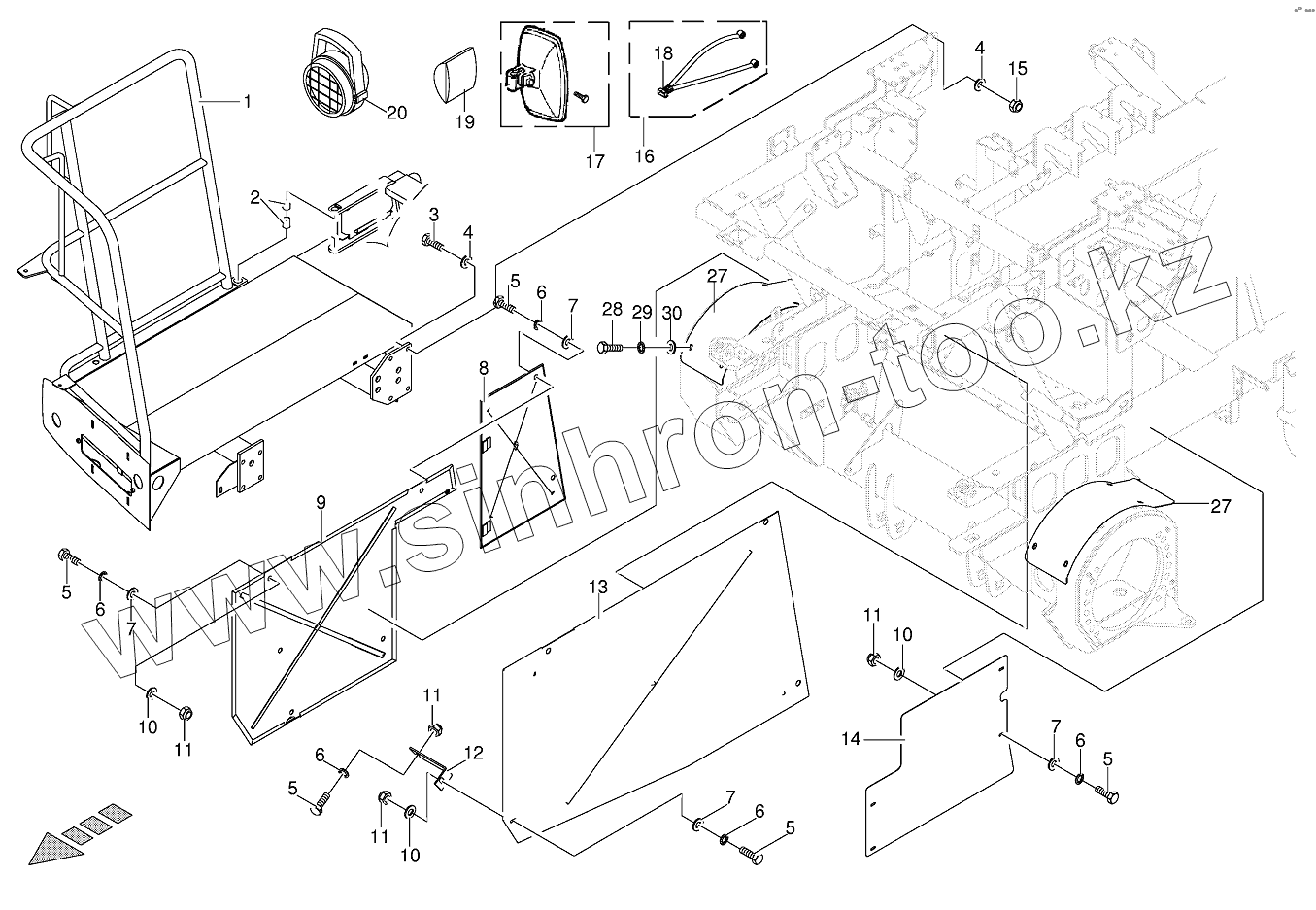

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Platform right

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
8
9
10
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
27
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 00 225 530 1 Platform -right
2 00 935 333 0 Bearing bush
3 00 901 451 0 Hex head bolt
4 00 910 320 0 Washer
5 00 900 616 0 Hex head bolt
6 00 909 908 1 Detent edged washer
7 00 910 604 0 Washer
8 00 228 823 0 Cover -right
9 00 217 792 0 Guard plate -right
10 00 910 603 0 Washer
11 00 908 706 0 Locknut
12 00 225 742 0 Screwing angle
13 00 225 739 0 Guard plate -left
14 00 225 740 0 Guard plate -left
15 00 908 701 0 Locknut
16 00 303 225 0 Cable - rear view mirror
17 00 302 536 0 Rear view mirror -right, heated
18 00 303 084 0 Plug -10-pole
19 00 303 224 0 Blind angle mirror -heated
20 00 924 748 0 Work light
27 00 217 302 0 Motor cover
28 00 900 655 0 Hex head bolt
29 00 909 910 1 Detent edged washer
30 00 910 506 1 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
