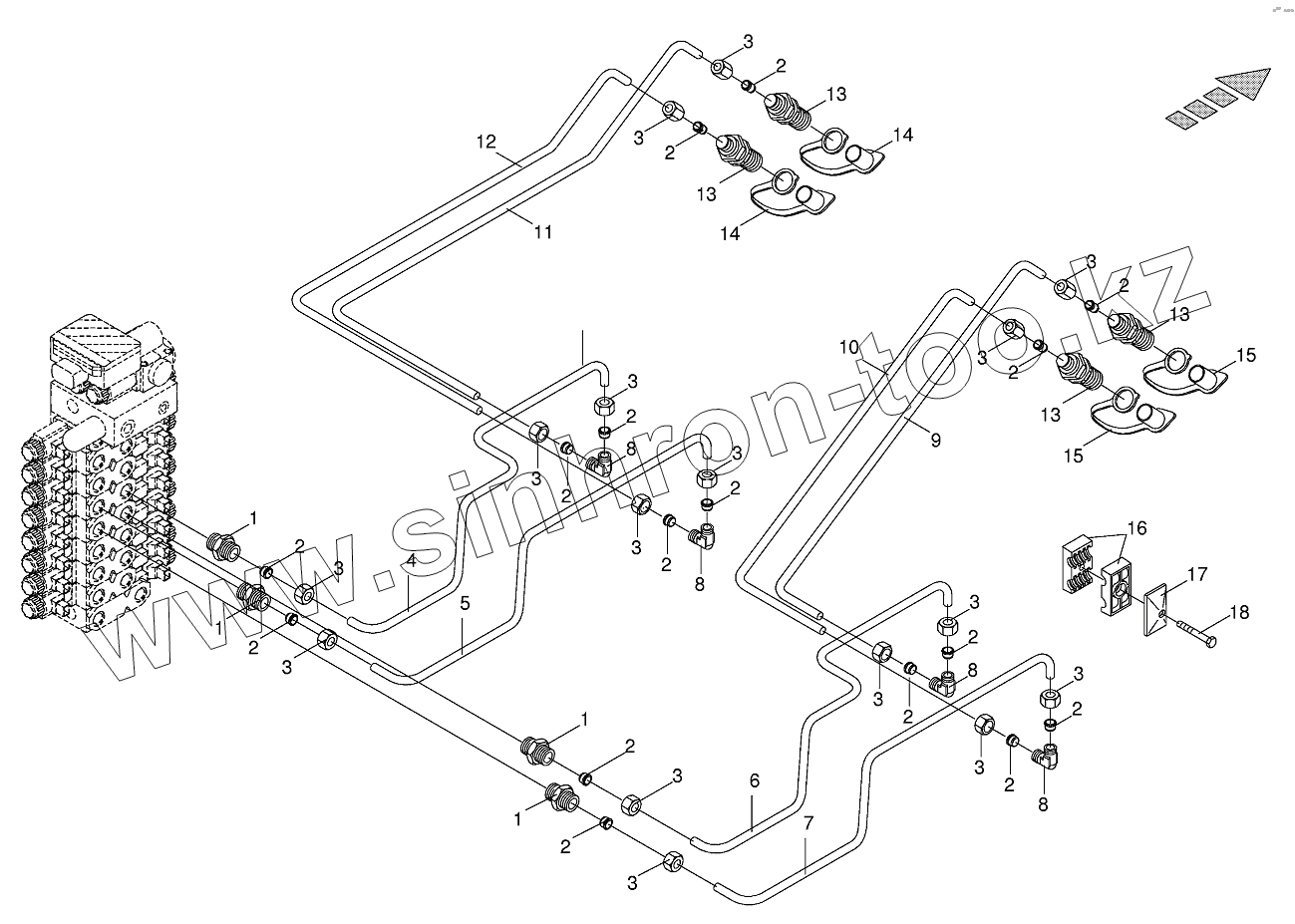

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Lines front attachement

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
8
8
8
9
10
11
12
13
13
13
13
14
14
15
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 00 920 901 1 Male connector
2 00 921 046 1 Cutting ring
3 00 921 206 0 Nozzle disc cap
4 00 360 081 0 Hydraulic line
5 00 360 082 0 Hydraulic line
6 00 360 080 0 Hydraulic line
7 00 360 079 0 Hydraulic line
8 00 921 066 1 Elbow union
9 00 360 055 0 Hydraulic line
10 00 360 056 0 Hydraulic line
11 00 360 051 0 Hydraulic line
12 00 360 050 0 Hydraulic line
13 00 921 151 0 Sleeve
14 00 921 543 0 Protective cap -red
15 00 921 328 0 Protective cap -blue
16 00 925 105 0 Tube clamp -2 halves
17 00 925 134 0 Cover plate
18 00 901 425 0 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
