Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Lateral guard

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

3

4

4

5

5

6

6

7

8

8

9

10

11

11

12

13

14

15

16

17

17

18

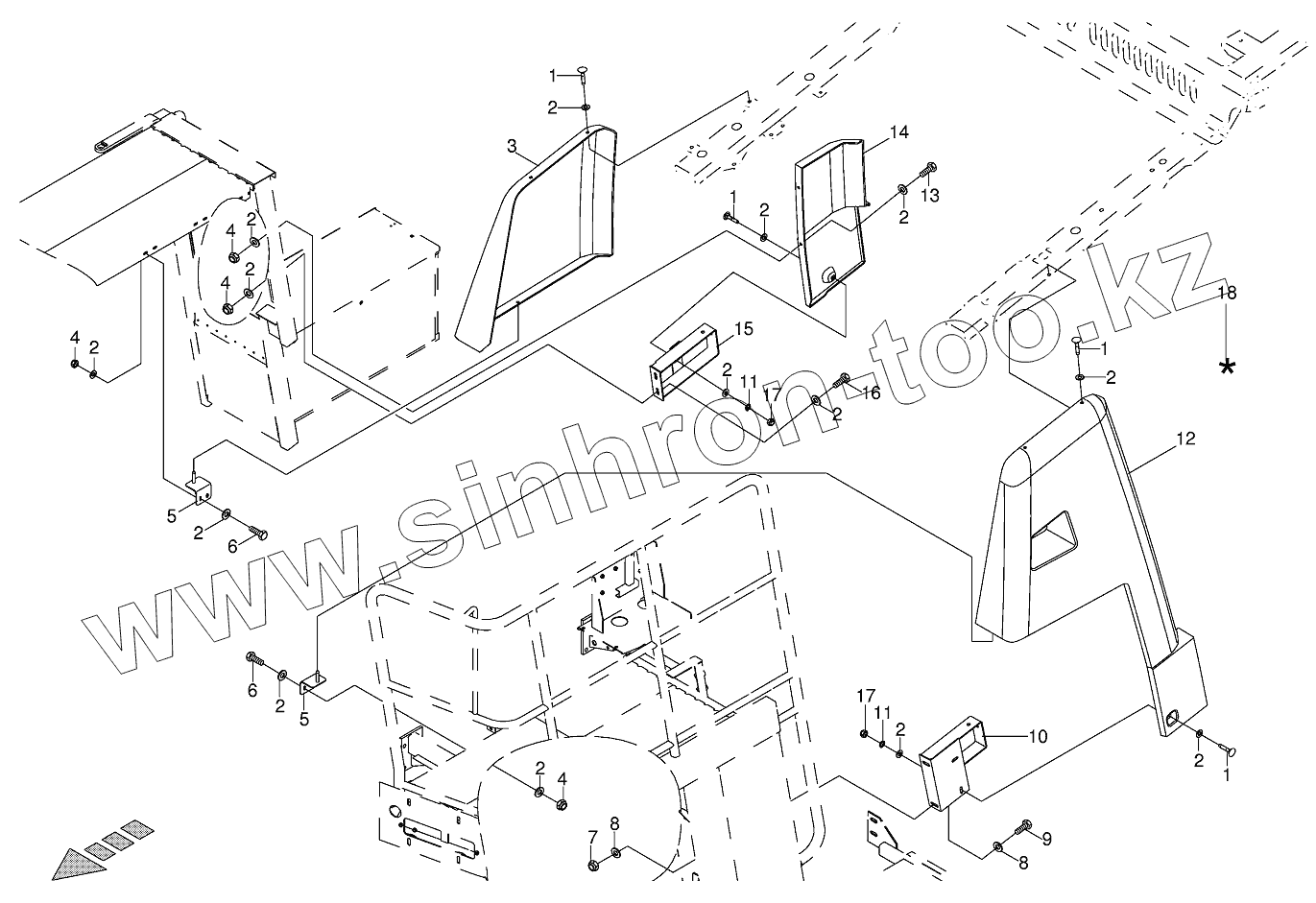

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 905 232 0		Coach bolt
2	00 910 603 0		Washer
3	00 217 525 0		Lateral guard -right front
4	00 908 706 0		Locknut
5	00 225 446 0		Support
6	00 900 614 0		Hex head bolt
7	00 908 758 0		Locknut
8	00 910 414 0		Washer
9	00 900 636 0		Hex head bolt
10	00 225 503 0		Retainer -below left
11	00 909 908 1		Detent edged washer
12	00 225 443 0		Lateral guard -left front
13	00 900 201 0		Hex head bolt
14	00 217 526 0		Baffle
15	00 225 506 0		Retainer -below right
16	00 900 616 0		Hex head bolt
17	00 908 210 0		Hex nut
18	00 940 375 0		Repairing set for plastics - beige

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
