Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Grass channel

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

3

3

3

3

4

4

4

4

4

4

5

5

5

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

17

18

18

19

19

20

20

21

22

22

23

23

24

25

26

27

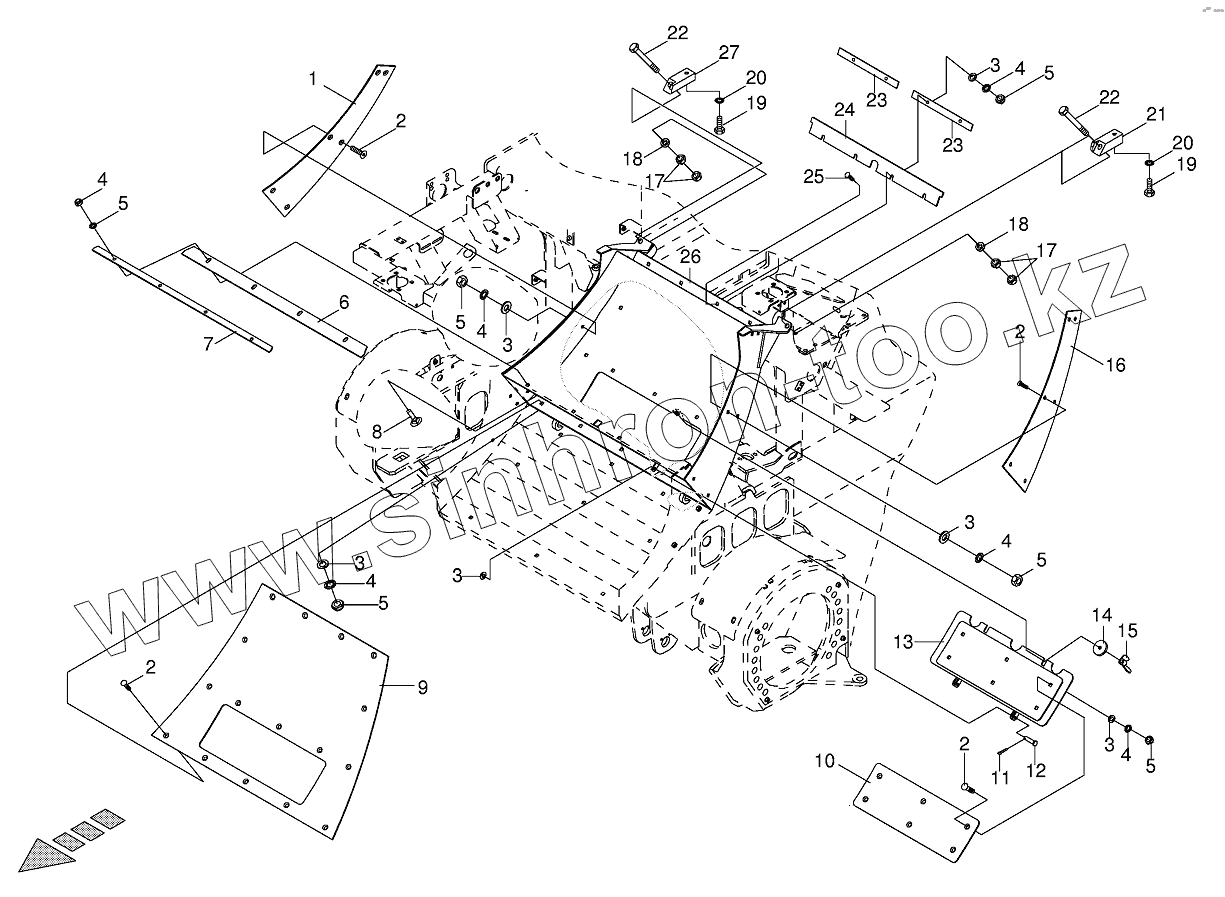

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 219 510 0		Wearing plate -right
2	00 904 009 1		Countersunkscrew
3	00 910 414 0		Washer
4	00 909 909 1		Detent edged washer
5	00 908 758 0		Locknut
6	00 228 077 1		Gasket
7	00 228 078 1		Clamping strap
8	00 904 850 1		Coach bolt
9	00 219 503 0		Wearing plate -Ground
10	00 219 501 0		Wearing plate -Flap
11	00 912 046 1		Cotter pin
12	00 916 028 0		Pin
13	00 219 497 0		Flap
14	00 910 320 0		Washer
15	00 909 312 0		Nut
16	00 219 509 0		Wearing plate -left
17	00 908 220 0		Hex nut
18	00 910 613 0		Washer
19	00 900 617 0		Hex head bolt
20	00 909 908 1		Detent edged washer
21	00 219 489 0		Clamping block -left
22	00 901 142 1		Hex head bolt
23	00 219 511 0		Support bar
24	00 219 504 0		Sealing rubber
25	00 904 020 0		Countersunkscrew
26	00 219 487 0		Grass slot trail
27	00 219 488 0		Clamping block -right

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
