Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Exhaust gas equipment

Тип техники

Марка

Модель

Схема

1

2

4

5

5

5

5

6

6

6

6

7

7

7

7

7

8

9

10

10

11

11

12

12

13

14

15

16

17

18

18

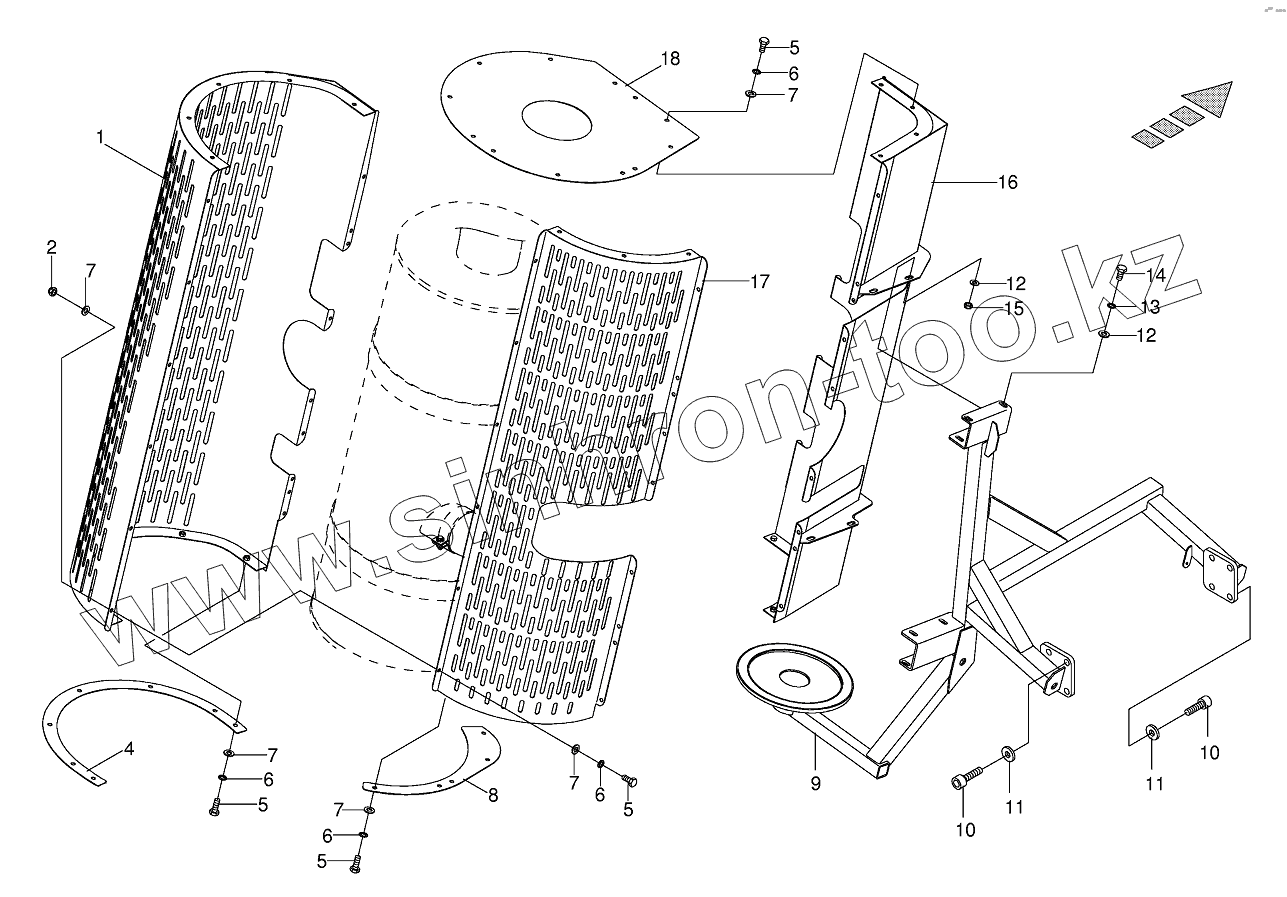

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 226 259 1		Guard
2	00 908 210 0		Hex nut
4	00 219 622 0		Ring segment
5	00 900 612 0		Hex head bolt
6	00 909 908 1		Detent edged washer
7	00 910 413 0		Washer
8	00 219 623 0		Ring segment
9	00 226 202 1		Exhaust frame
10	00 903 212 1		Allen screw
11	00 910 362 0		Washer
12	00 910 361 0		Washer
13	00 909 909 1		Detent edged washer
14	00 900 637 0		Hex head bolt
15	00 908 212 0		Hex nut
16	00 226 258 1		Guard
17	00 226 260 1		Guard
18	00 219 885 0		Outer ring
18	00 219 866 0		Outer ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
