Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Channel union

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

4

5

5

6

6

6

6

7

7

8

8

9

10

10

11

11

11

11

12

12

12

12

13

13

13

14

14

14

14

15

15

15

15

17

18

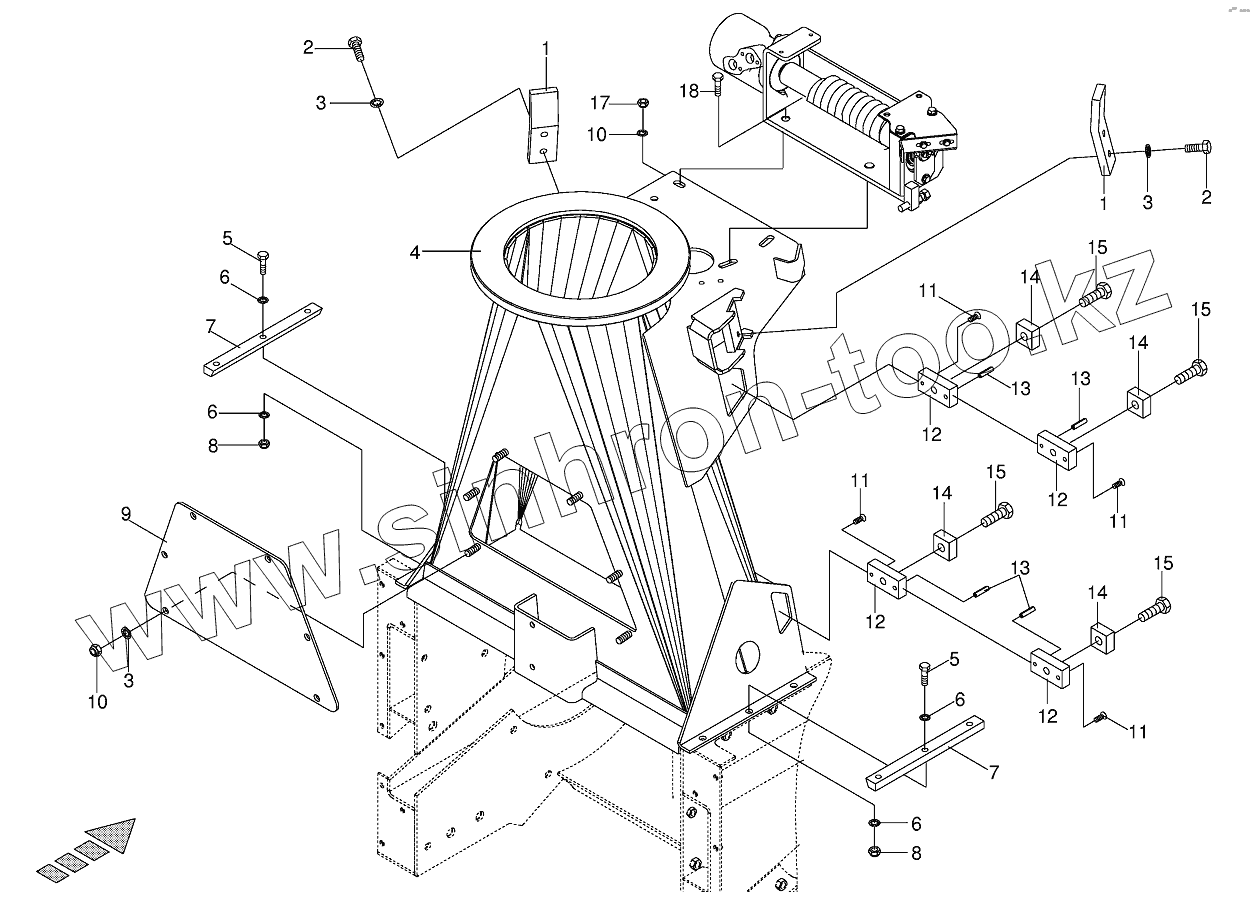

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 217 372 0		Support
2	00 900 657 0		Hex head bolt
3	00 909 910 1		Detent edged washer
4	00 219 541 1		Duct nozzle
5	00 900 639 0		Hex head bolt
6	00 909 909 1		Detent edged washer
7	00 226 129 0		Pressure piece
8	00 908 758 0		Locknut
9	00 219 558 1		Cover
10	00 908 701 0		Locknut
11	00 904 024 0		Countersunkscrew
12	00 217 366 0		Thread block
13	00 912 671 2		Roll pin
14	00 226 139 0		Enclosure
15	00 901 132 1		Hex head bolt
16	00 904 884 2		Coach bolt
17	00 910 320 0		Washer
18	00 900 653 0		Hex head bolt
