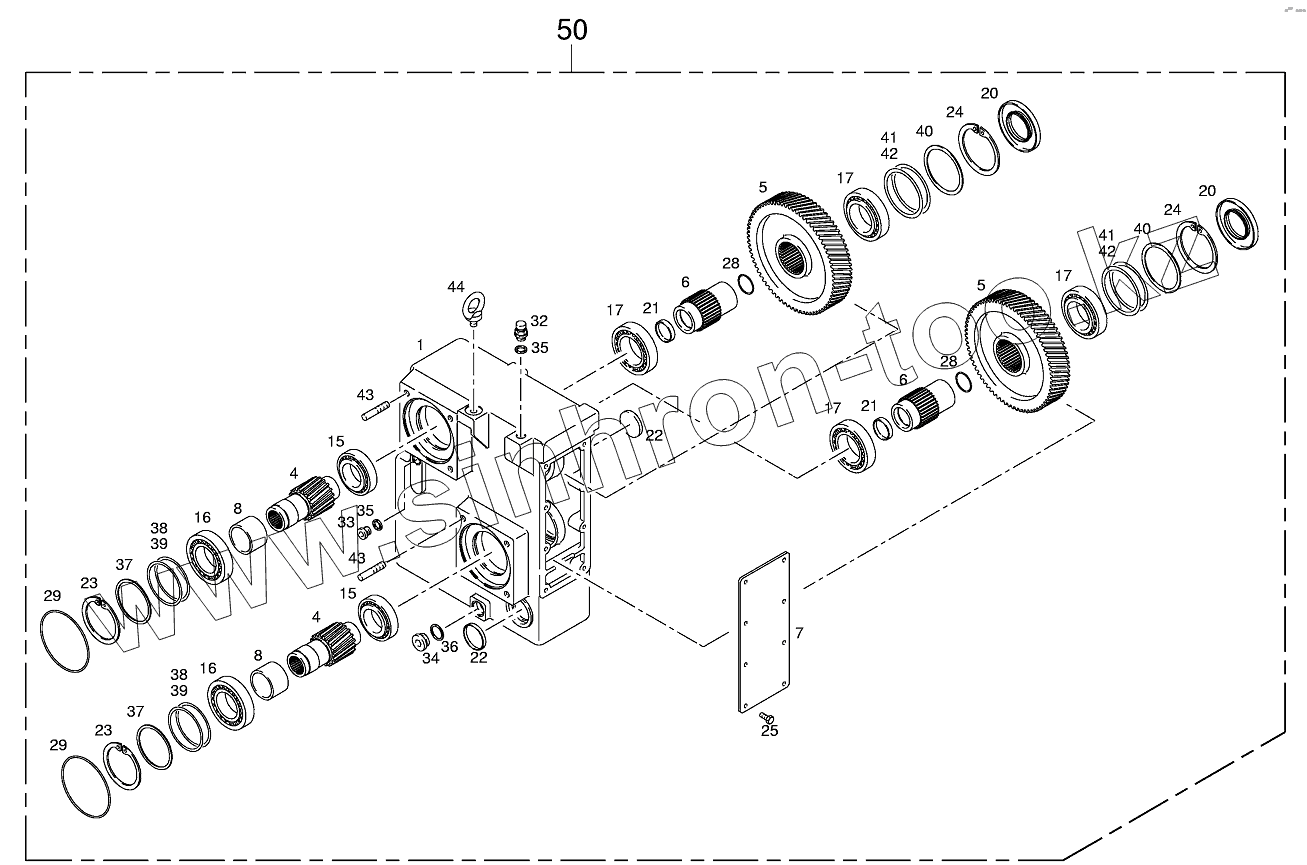

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Auxiliary gearbox

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
4
5
5
6
6
7
8
8
15
15
16
16
17
17
17
17
20
20
21
21
22
22
23
23
24
24
25
28
28
29
29
32
33
34
35
35
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
50
Позиция на иллюстрации Заводской номер детали Название детали
1 00 955 720 0 Gearbox housing
4 00 955 721 0 Spur wheel shaft
5 00 955 722 0 Spur gear
6 00 955 723 0 Hollow shaft
7 00 955 724 0 Cover
8 00 955 725 0 Bushing
15 00 932 154 0 Taper roller bearing
16 00 932 109 0 Taper roller bearing
17 00 932 110 0 Taper roller bearing
20 00 936 076 0 Radial-shaft sealing ring
21 00 925 217 0 Cap
22 00 955 641 0 Cap
23 00 911 680 0 Circlip
24 00 911 686 0 Circlip
25 00 900 614 0 Hex head bolt
28 00 937 552 0 O-ring
29 00 937 588 0 O-ring
32 00 919 836 0 Breather
33 00 906 007 1 Screw plug
34 00 906 005 0 Screw plug
35 00 937 721 0 Gasket ring
36 00 937 751 0 Gasket ring
37 00 910 974 0 Shim ring
38 00 910 973 0 Shim ring
39 00 910 970 0 Shim ring
40 00 910 994 0 Shim ring
41 00 910 991 0 Shim ring
42 00 910 992 0 Shim ring
43 00 903 792 0 Stud bolt
44 00 906 200 0 Eyebolt
50 00 224 662 0 Auxiliary gearbox
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
