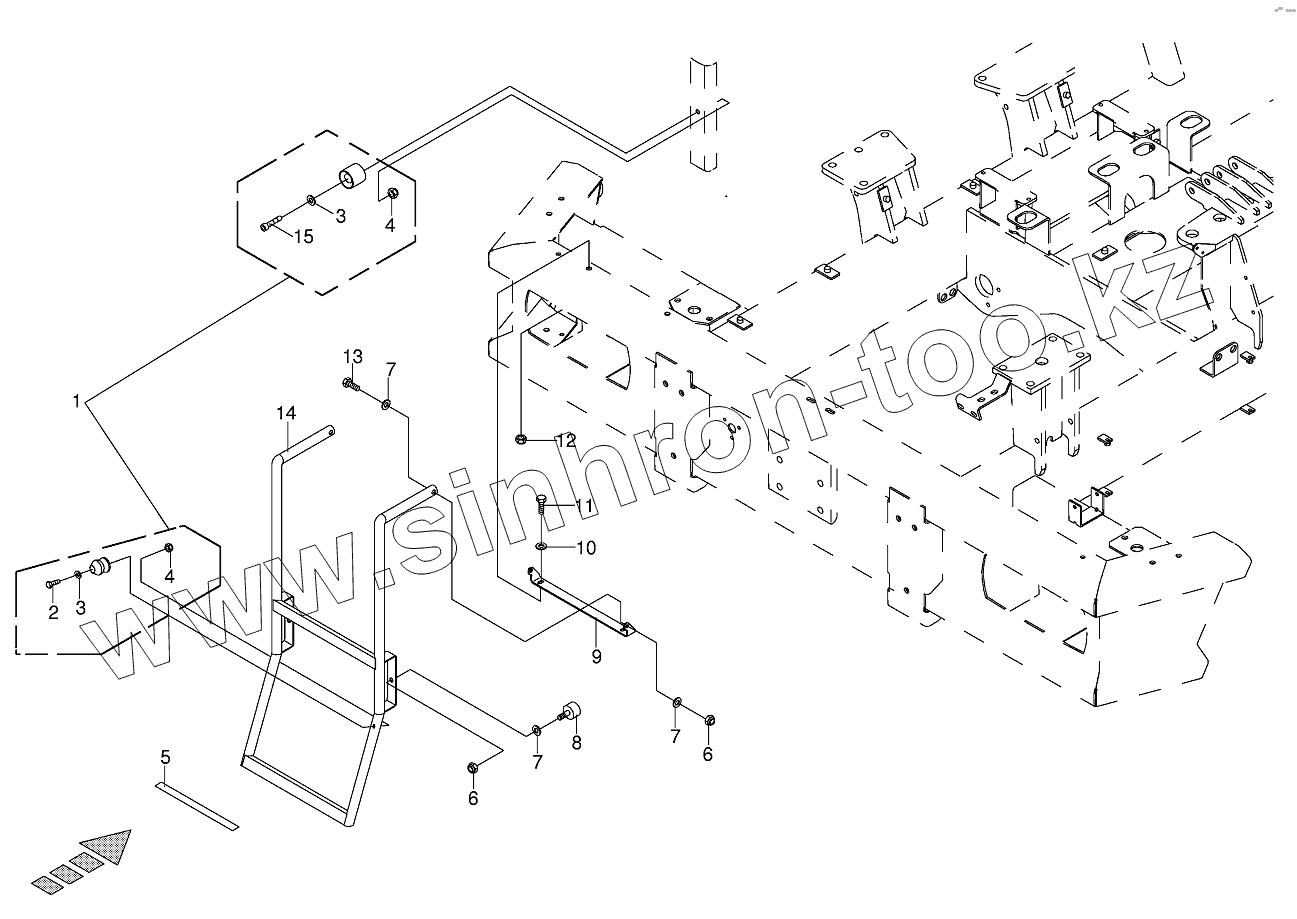

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12. Ascending ladder

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 00 250 831 1 Clamp and buffer
2 00 901 412 1 Hex head bolt
3 00 910 411 1 Washer
4 00 908 704 1 Locknut
5 00 939 404 1 Locking tab
6 00 908 758 0 Locknut
7 00 910 414 0 Washer
8 00 924 228 1 Rubber pad
9 00 217 871 0 Hinged bracket
10 00 910 609 0 Washer
11 00 900 657 0 Hex head bolt
12 00 908 701 0 Locknut
13 00 901 434 0 Hex head bolt
14 00 217 873 0 Ladder
15 00 903 045 0 Allen screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
