Каталог запасных частей к технике: KRONE BIG-X-850-1. Wiring Harness - valve block

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

3

3

3

3

4

5

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

6

7

8

10

11

11

12

13

14

15

16

17

18

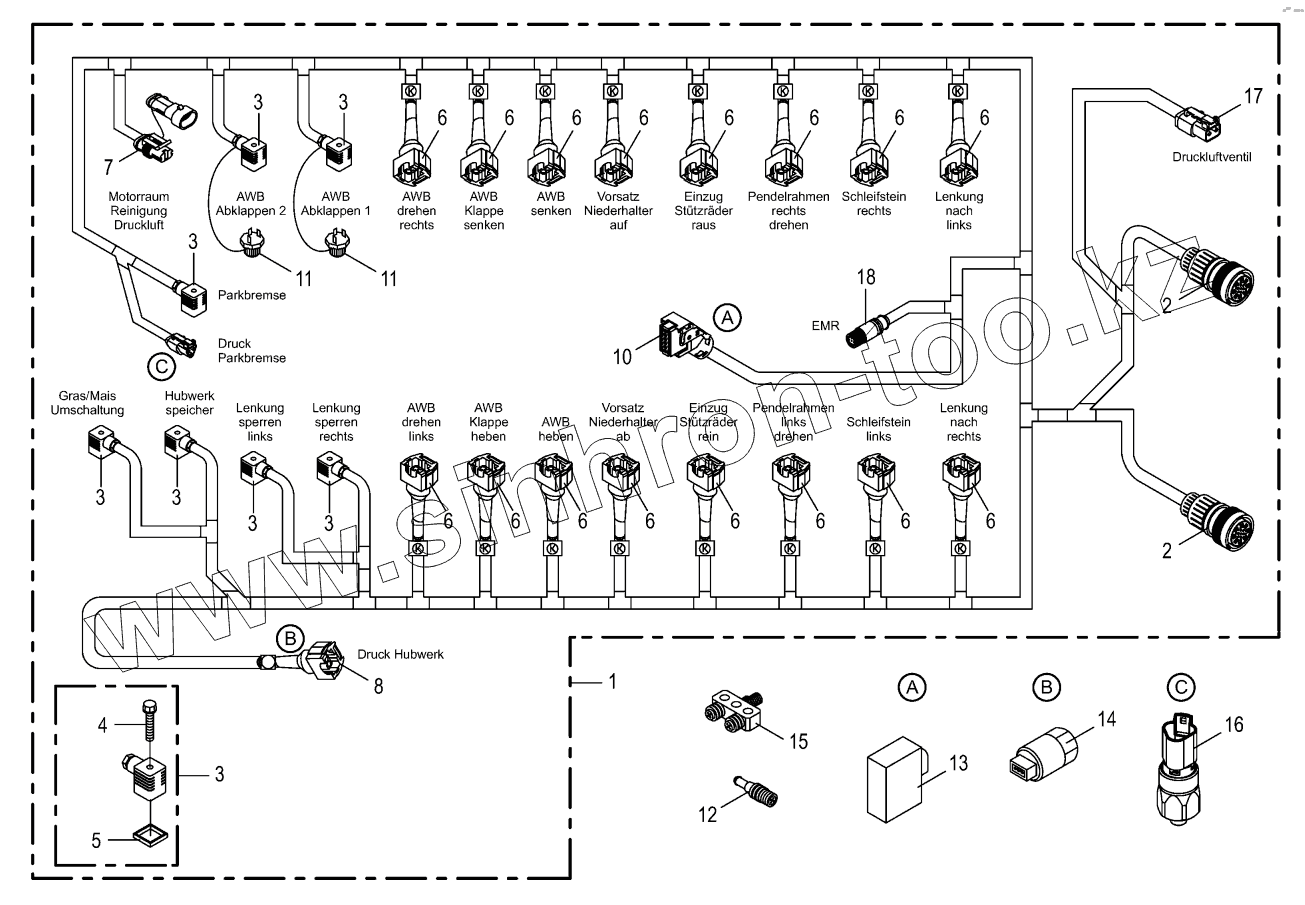

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200815023		Cable harness hyd. block 20 x 11 20 x 12
2	3024311		Plug Bu HDP20 KPL
3	3019870		Valve plug with LED
4	3021820		Screw with straight-line curls
5	3011860		Gasket
6	3031140		Jet-plug-2-pole
7	3023510		Plug-2-pole
8	3031151		Jet-plug-3-pole
9	3031140		Jet-plug-2-pole
10	200821760		Connector 16-p socket cpl.-16-pole
11	3020050		Connector plug-2-pole
12	3050070		Terminal resistance-5-pole
13	200803000		Electr.mowingtable control
14	3025301		Pressure sensor
15	200836950		Y-distributorM12x1-5-pole
16	200816881		Pressure switch
17	3033162		Plug 2-p Bu grey
18	200839230		Plug coated

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
