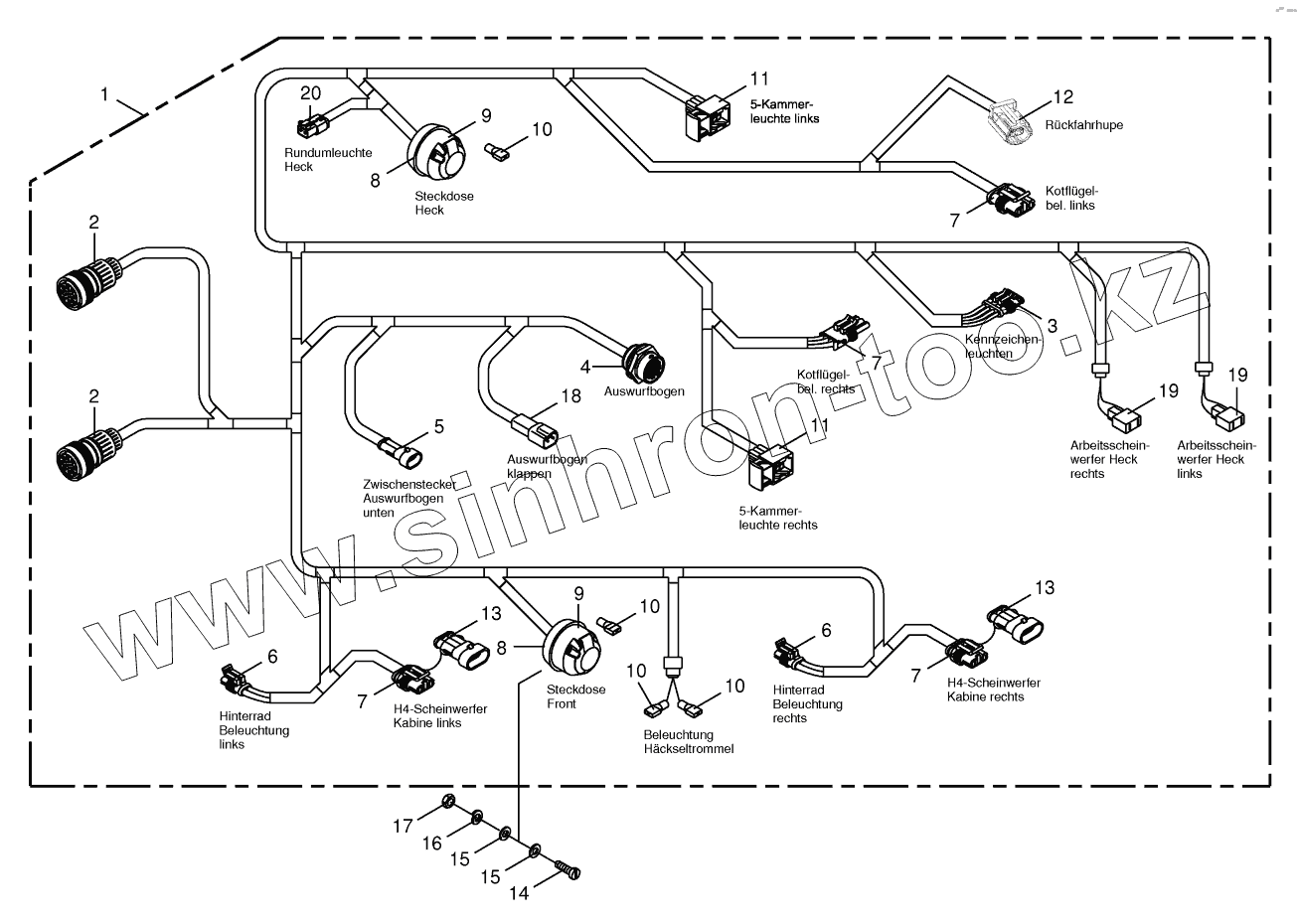

Каталог запасных частей к технике: KRONE BIG-X-850-1. Wiring Harness - lighting -back

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

6

7

7

7

7

8

8

9

9

10

10

10

10

10

10

10

10

10

10

11

11

12

13

13

14

14

15

15

16

17

18

19

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200808046		Cable harness lighting
2	3024311		Plug Bu HDP20 KPL
3	3023530		Plug-4-pole
4	3024301		Socket-31-pole
5	3023560		Coupling socket-2-pole
6	3023510		Plug-2-pole
7	3023520		Plug-3-pole
8	9245170		Socket base
9	9245710		Socket-7-pole
10	3026880		Flat sleeve-red
10	3026890		Flat sleeve-blue
11	3030820		Bushing housing-6-pole
12	3031050		Plug-2-pole
13	3033790		Blind-pin casing-3-pole
14	9034531		Allen screw
14	9036650		Allen screw
15	9105001		Washer
16	9100310		Spring washer
17	9082071		Hex nut
18	3033152		Plug 2-p St grey-2-pole
19	3031200		Plug-2-pole
20	3033162		Plug 2-p Bu grey
