Каталог запасных частей к технике: KRONE BIG-X-850-1. Top feed rollers

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
9
9
10
10
10
10
10
10
11
11
12
12
12
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35

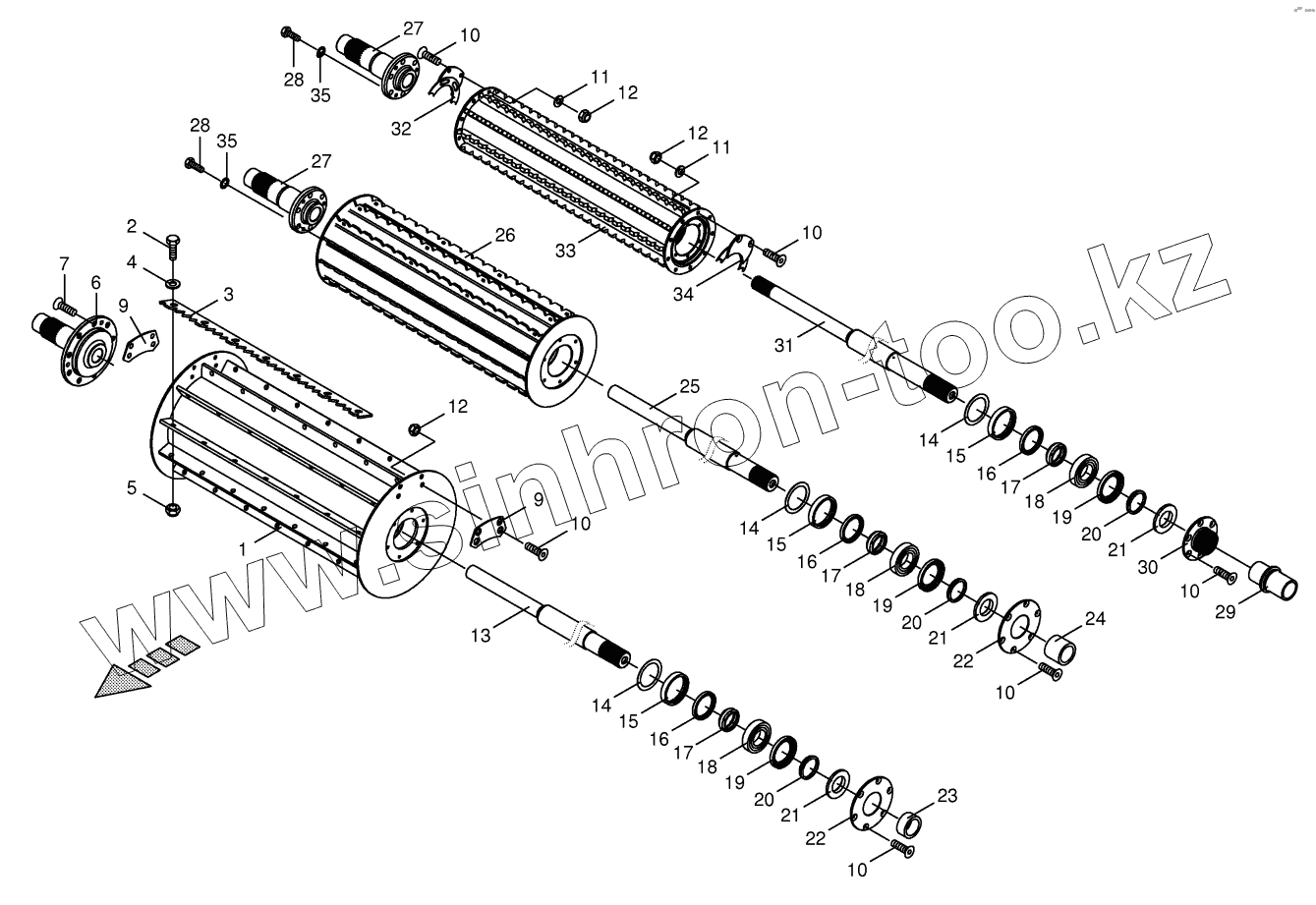

Позиция на иллюстрации Заводской номер детали Название детали
1 200258941 Precompression roller
2 9002950 Hex head bolt-special
3 200261090 Serrated bar
4 2162840 Washer
5 9085030 Locknut-special
6 200271080 Spigot
7 900014160 Countersunkscrew
9 200259983 Deflector plate
10 900014170 Countersunkscrew
11 900005880 Washer
12 900001920 Locknut-special
13 200260570 Axle
14 9109690 Shim ring
15 200220270 Spacer ring-outside
16 900021090 Radial-shaft sealing ring
17 202206170 Spacer ring-inside
18 9319150 Pendular roller bearing
19 200260110 Gasket ring-outside
20 900012800 Ring seal
21 200260100 Gasket ring-inside
22 200260040 Cover disc
23 200260000 Bushing
24 200260230 Bushing
25 200261160 Axle
26 200259100 Intermediate roller
27 202235750 Drive spigot
27 202207341 Drive journal
28 900021230 Нeх head bolt
29 200283240 Bushing
30 200283331 Cover disc
31 200260710 Axle
32 200232620 Stripper-right
33 200223040 Compression roller
34 200232620 Stripper-right
35 9099110 Detent edged washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
