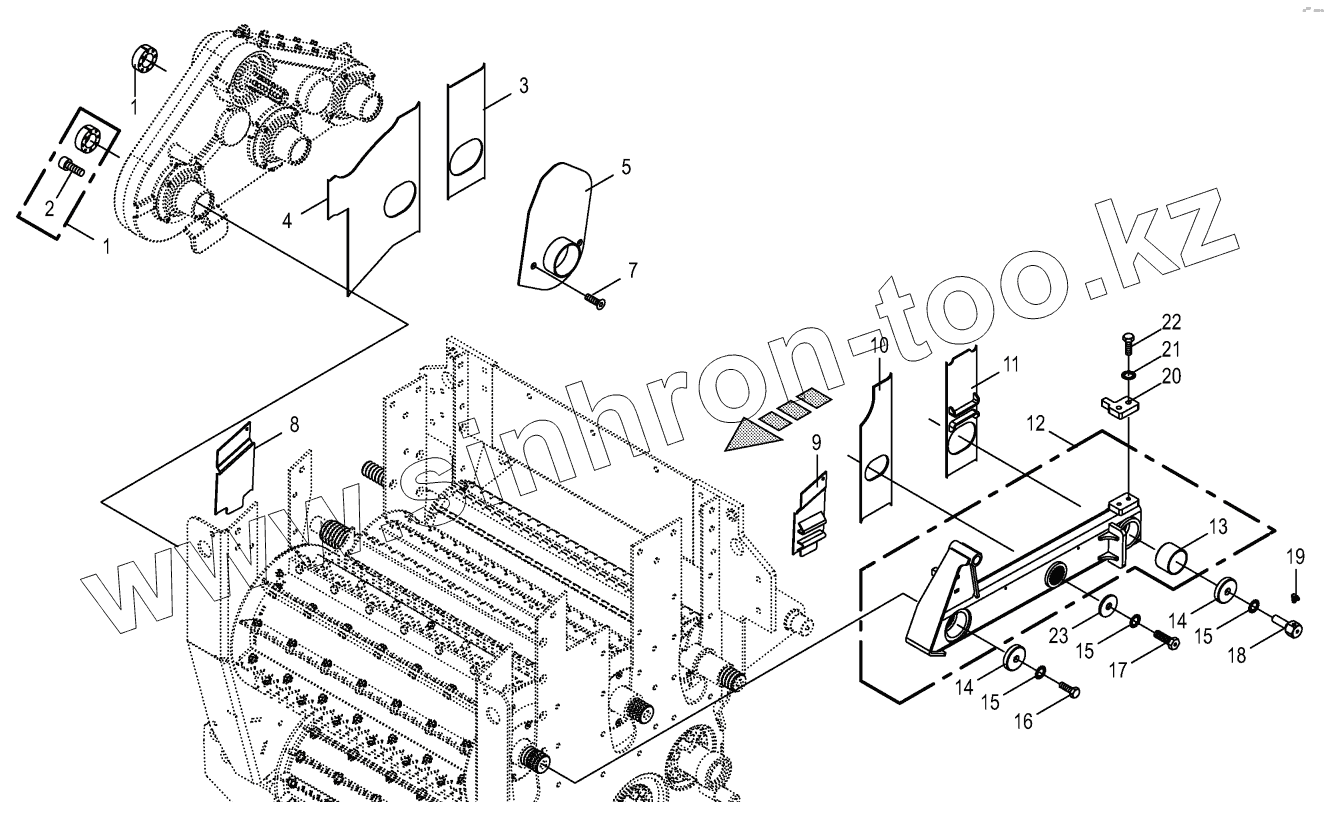

Каталог запасных частей к технике: KRONE BIG-X-850-1. Top feed roller bearing

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

7

8

9

10

11

12

13

14

14

15

15

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9400940		Cone-type tensioner-15 Nm
2	900001440		Allen screw
3	202205381		Slide right rear
4	202223210		Slider-left front
5	202223350		Cover
7	900017530		Countersunkscrew
8	200259731		Slide right
9	200259791		Slide left
10	200224750		Slider-left front
11	202205370		Slider -back left
12	200273942		Arm left with bushings-left
13	9353420		Bearing bush
14	2277452		Lock collar
15	9099121		Detent edged washer
16	9006750		Hex head bolt
17	2277443		Hollow screw
18	200283700		Hollow screw
19	9191070		Grease niple
20	200295010		Tappet
21	9099091		Detent edged washer
22	9006370		Hex head bolt
23	9103560		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
