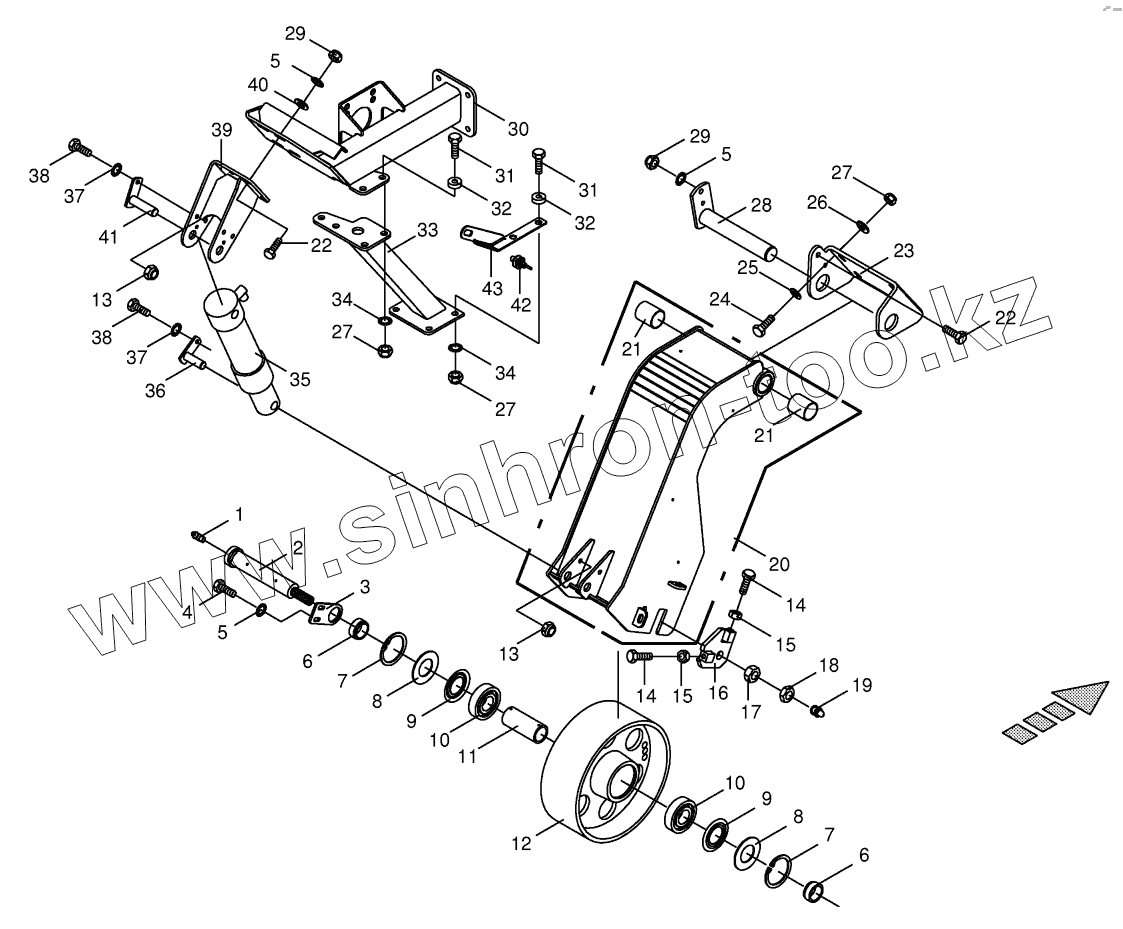

Каталог запасных частей к технике: KRONE BIG-X-850-1. Tensioning device- main drive

Тип техники

Марка

Модель

Схема

270094770

1

2

2

3

4

5

5

5

6

6

7

7

8

8

9

9

10

10

11

12

13

13

14

14

15

15

16

17

18

19

20

21

21

22

22

23

24

25

26

27

27

27

28

29

29

30

31

31

32

32

33

34

34

35

36

37

37

38

38

39

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
270094770	270094770		Sealing set DZ25/55
1	9191070		Grease niple
2	2267362		Arbor
3	2164170		Fixating lacing
4	9006370		Hex head bolt
5	9099091		Detent edged washer
6	2243951		Bushing
7	9116730		Circlip
8	9370140		Nilos-Spacer ring
9	9370150		Nilos-ring
10	900012890		Grooved ball bearing
11	2267400		Bushing
12	2179150		Jockey pulley
13	9087060		Locknut
14	9002841		Hex head bolt
15	9082120		Hex nut
16	2179330		Support
17	9082250		Hex nut
18	9085251		Hex nut-low form
19	9191050		Grease niple
20	200266280		Rocker
21	9349350		Bearing bush
22	9006370		Hex head bolt
23	200265880		Rocker retainer
24	9014550		Hex head bolt
25	9105061		Washer
26	9103200		Washer
27	9087010		Locknut
28	2179302		Pin
29	9087580		Locknut
30	200259310		Arm
31	9006580		Hex head bolt
32	2223132		Bushing
33	2158690		Support
34	9099101		Detent edged washer
35	270092210		Hydraulic cylinder
36	2164180		Pin
37	9099081		Detent edged washer
38	9006160		Hex head bolt
39	200266350		Cylinder mounting
40	9103611		Washer
41	200268810		Pin
42	3024092		Namur sensor
43	202200571		Sensor support

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
