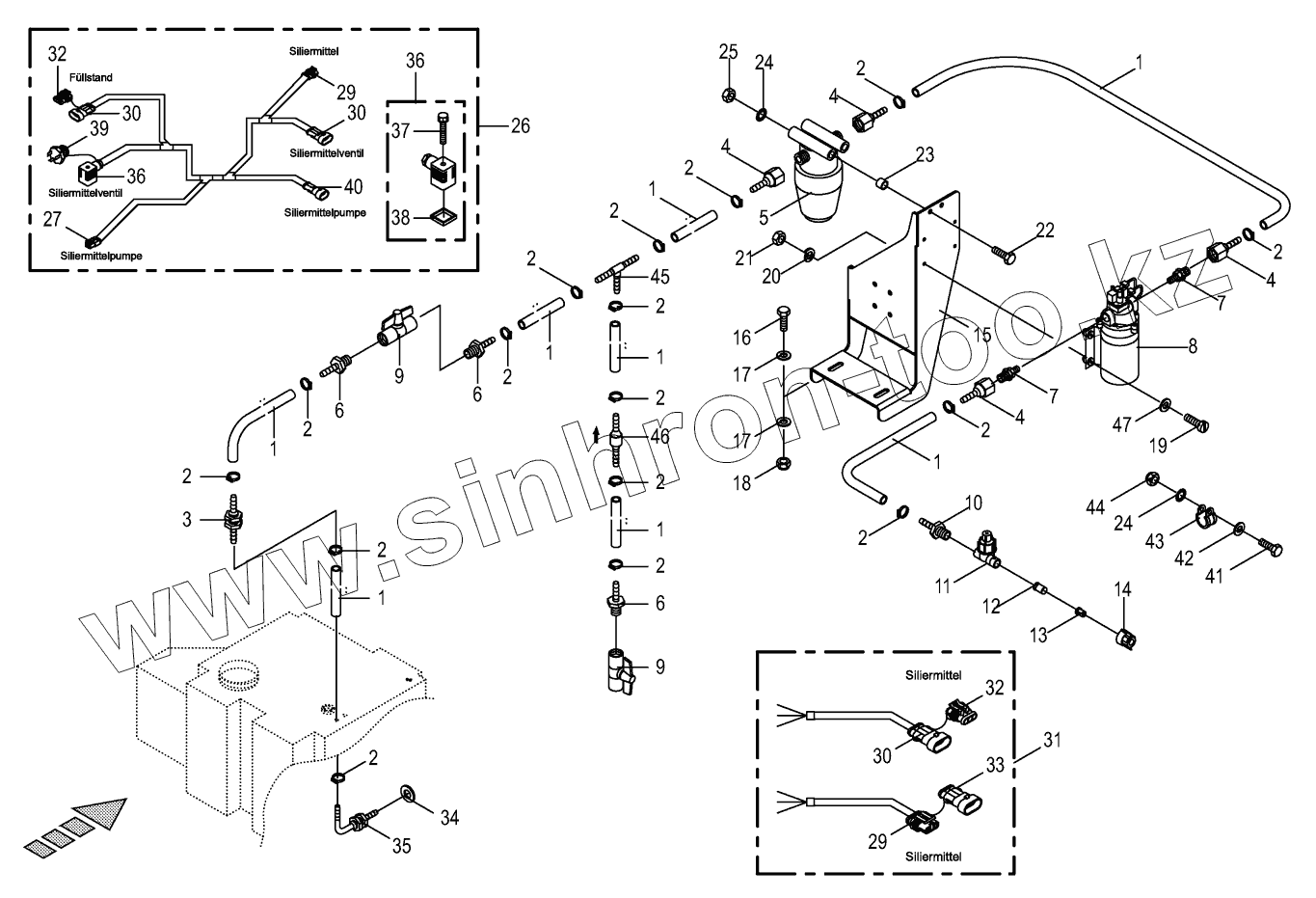

Каталог запасных частей к технике: KRONE BIG-X-850-1. Silage agent system / Wiring harness

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9405190
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
4
4
4
5
6
6
6
7
7
8
9
9
10
11
12
13
13
13
14
14
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
29
29
30
30
30
31
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
9405190 9405190 Elbow union
1 9405110 Pressure hose-red
2 9240011 Tube clip
3 9405090 Straight 2-way connector
4 9405070 Connector
5 9405060 Filter
6 9405220 Connector
7 9405050 Double nipple
8 3039840 Silage agent pump
9 9405210 Ball cock
10 9405250 Connector
11 9405140 Threaded nozzle support
12 9405200 Filter cartridge
13 9405150 Flat stream nozzle-red
13 9405170 Flat stream nozzle-blue
13 9405120 Flat stream nozzle-orange
14 9405130 Bayonet cap-orange
14 9405160 Bayonet cap-red
14 9405180 Bayonet cap-blue
15 200270160 Support
16 9006370 Hex head bolt
17 900001210 Washer
18 9087580 Locknut
19 9036610 Allen screw
20 9100310 Spring washer
21 9082071 Hex nut
22 9010081 Hex head bolt
23 2147350 Bushing
24 9099081 Detent edged washer
25 9082100 Hex nut
26 200803620 Wiring harness
27 3033162 Plug 2-p Bu grey
29 3023520 Plug-3-pole
30 3023550 Coupling socket-3-pole
31 3035581 Wiring harness
32 3029670 Blind bushing plug-3-pole
33 3033790 Blind-pin casing-3-pole
34 9105122 Washer
35 9405190 Elbow union
36 3019870 Valve plug with LED
37 3021820 Screw with straight-line curls
38 3011860 Gasket
39 3020050 Connector plug-2-pole
40 3023560 Coupling socket-2-pole
41 9006160 Hex head bolt
42 9106030 Washer
43 900004190 Tube clip w. rubber
44 9087060 Locknut
45 270013120 T-connector
46 270028200 Non-return valve
47 9103650 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
