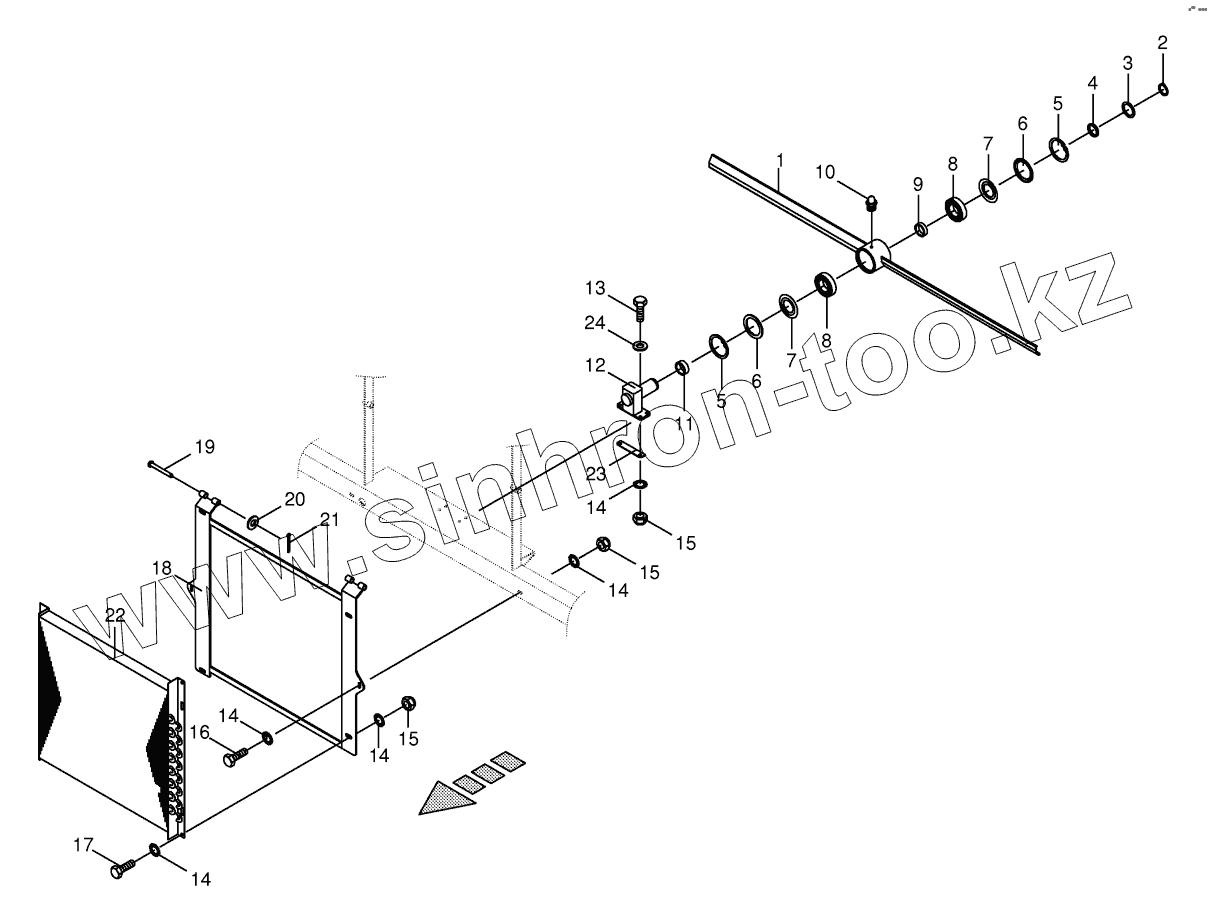

Каталог запасных частей к технике: KRONE BIG-X-850-1. Rotor / Air conditioner mounting

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
14
14
14
15
15
15
16
17
18
19
20
21
22
23
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 200228840 Passive rotor
2 9115410 Circlip
3 9111330 Shim ring
3 9111320 Shim ring
4 2268553 Spacer ring
5 9116730 Circlip
6 9370140 Nilos-Spacer ring
7 9370150 Nilos-ring
8 9304670 Grooved ball bearing
9 2268532 Spacer bushing
10 9191050 Grease niple
11 2268543 Spacer bushing
12 2268321 Rotor support
13 9006160 Hex head bolt
14 9099081 Detent edged washer
15 9087060 Locknut
16 9006140 Hex head bolt
17 9006120 Hex head bolt
18 200252510 Air conditioner mounting
19 2268441 Pin
20 9104140 Washer
21 9120461 Cotter pin
22 9401110 Condenser for air conditioner
23 200244800 Filler plate
23 200291730 Filler plate
24 9106030 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
