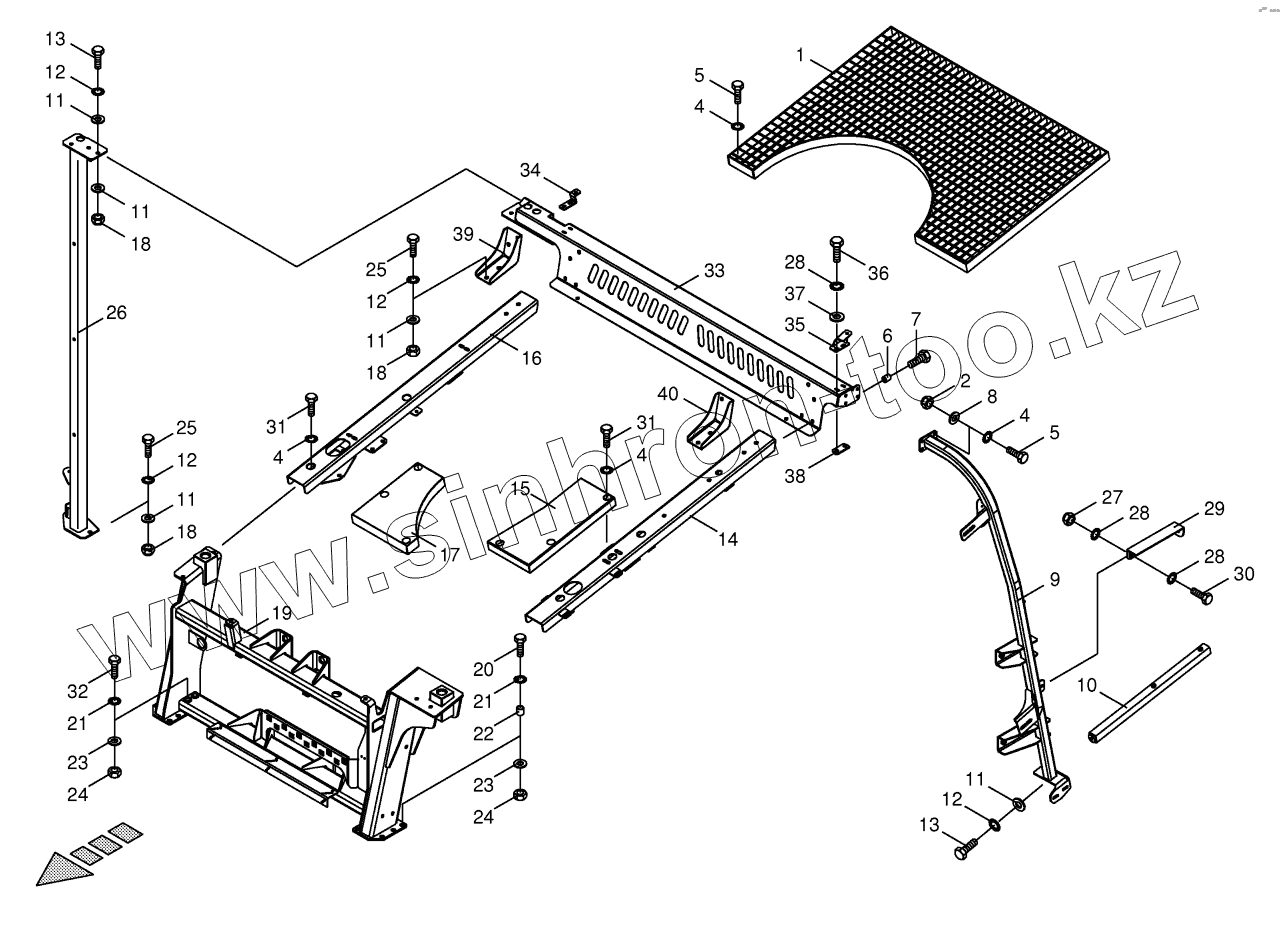

Каталог запасных частей к технике: KRONE BIG-X-850-1. Panelling frame / Cladding -front top

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
4
4
4
5
5
6
7
8
9
10
11
11
11
11
11
12
12
12
12
13
13
14
15
16
17
18
18
18
19
20
21
21
22
23
23
24
24
25
25
26
27
28
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 202251750 Rust front
2 9087580 Locknut
3 9103530 Washer
4 9099091 Detent edged washer
5 9006370 Hex head bolt
6 2264880 Bushing
7 9006580 Hex head bolt
8 9104140 Washer
9 200265400 Support-left front
10 2284410 Cladding retainer
11 9105061 Washer
12 9099101 Detent edged washer
13 9006570 Hex head bolt
14 202252040 Longitudinal support lh front
15 202251920 Cover left, front top
16 200293181 Long-Trager, right, front
17 2285540 Cover-right front top
18 9087010 Locknut
19 200292931 Centre holder
20 9014840 Hex head bolt
21 9099121 Detent edged washer
22 2256241 Bushing
23 9103031 Washer
24 9082200 Hex nut
25 9006560 Hex head bolt
26 2168182 Support-right middle
27 9087060 Locknut
28 9099081 Detent edged washer
29 200214800 Support angle
30 9006140 Hex head bolt
31 9006360 Hex head bolt
32 9011411 Hex head bolt
33 200252482 20 025 248 2
34 200253100 Support-right
35 2285660 Cladding retainer-left
36 9006170 Hex head bolt
37 9106030 Washer
38 2132870 Carrier plate
39 202235530 Stiffener nodes to the right
40 202235520 Stiffener node to the left
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
