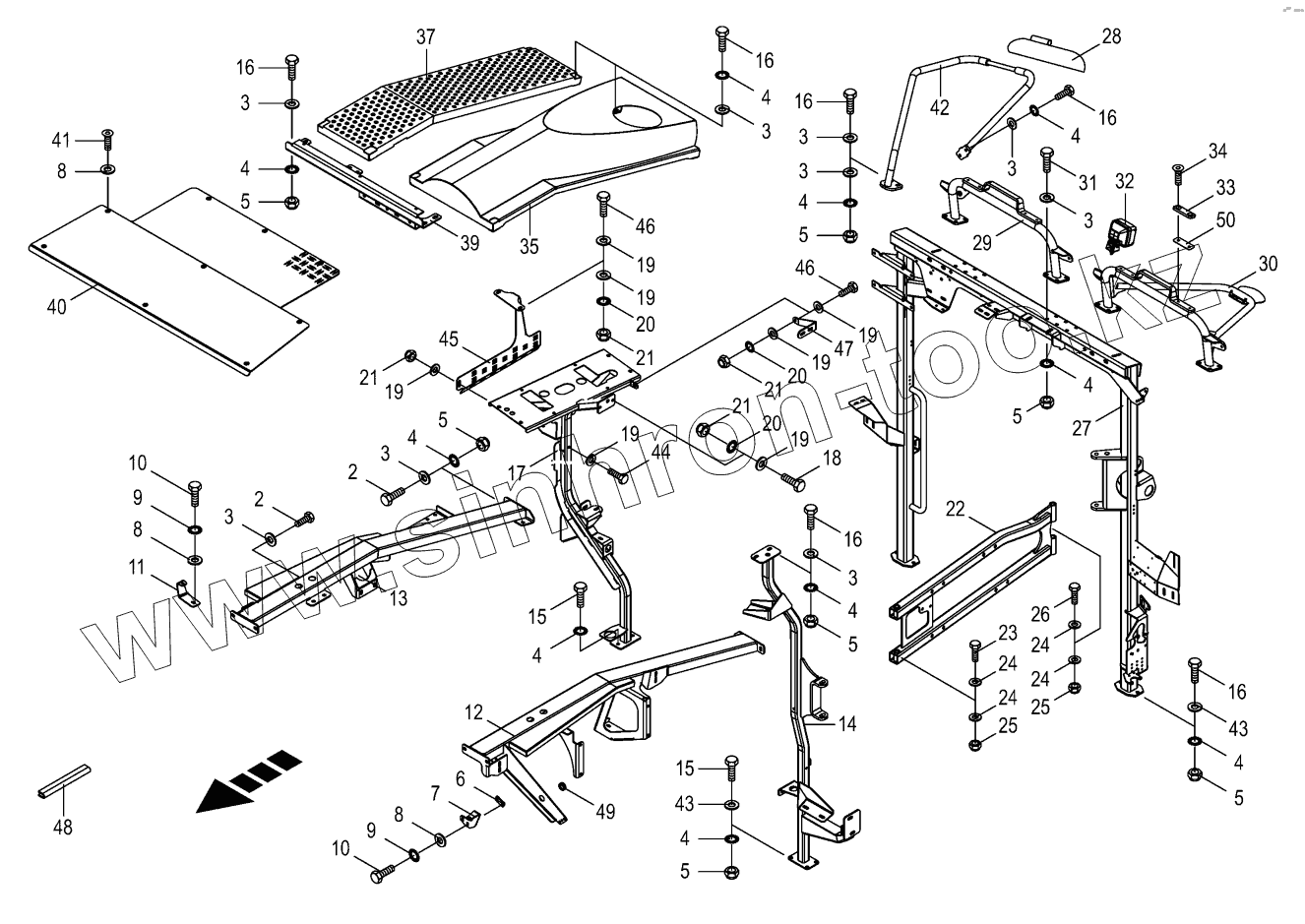

Каталог запасных частей к технике: KRONE BIG-X-850-1. Panelling frame / Cladding -back top

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
7
8
8
8
9
9
10
10
11
12
13
14
15
15
16
16
16
16
16
16
17
18
19
19
19
19
19
19
19
20
20
20
21
21
21
21
22
23
24
24
24
24
25
25
26
27
28
29
30
31
32
32
33
33
34
35
37
39
40
41
42
43
43
44
45
46
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
2 9006560 Hex head bolt
3 9105061 Washer
4 9099101 Detent edged washer
5 9087010 Locknut
6 2132870 Carrier plate
7 200253080 Support-left
8 9106030 Washer
9 9099081 Detent edged washer
10 9006170 Hex head bolt
11 200253090 Support-right
12 200251861 Top brace-left
13 200252351 Top brace-right
14 200264861 Support centre, lh.
15 9006580 Hex head bolt
16 9006570 Hex head bolt
17 202210130 Support right
18 9006370 Hex head bolt
19 9104140 Washer
20 9099091 Detent edged washer
21 9087580 Locknut
22 200264740 Hydraulic tank panel
23 9011411 Hex head bolt
24 9103031 Washer
25 9087190 Locknut
26 900014320 Hex head bolt
27 202214200 Rear support
28 9385040 Rear view mirror
29 200274680 Emission uptake
30 200274650 Emission uptake
31 9014510 Hex head bolt
32 9246350 Work light
32 9246880 Bulb
33 200274740 Plastic bar
33 202206490 Plastic bar
34 9040433 Countersunkscrew
35 200252621 Silencer guard
37 202200680 Roof part-back
39 200264880 Longitudinal strut
40 200252820 Cover plate
41 9047090 Fillister head screw
42 200274730 Mirror support
43 9103200 Washer
44 9014350 Hex head bolt
45 200273360 Support
46 9006360 Hex head bolt
47 200273320 Supporting strap
48 9251110 Edge protection-Id.-no.= 1m
49 270021980 Cable bushing
50 202267250 Distance plate
