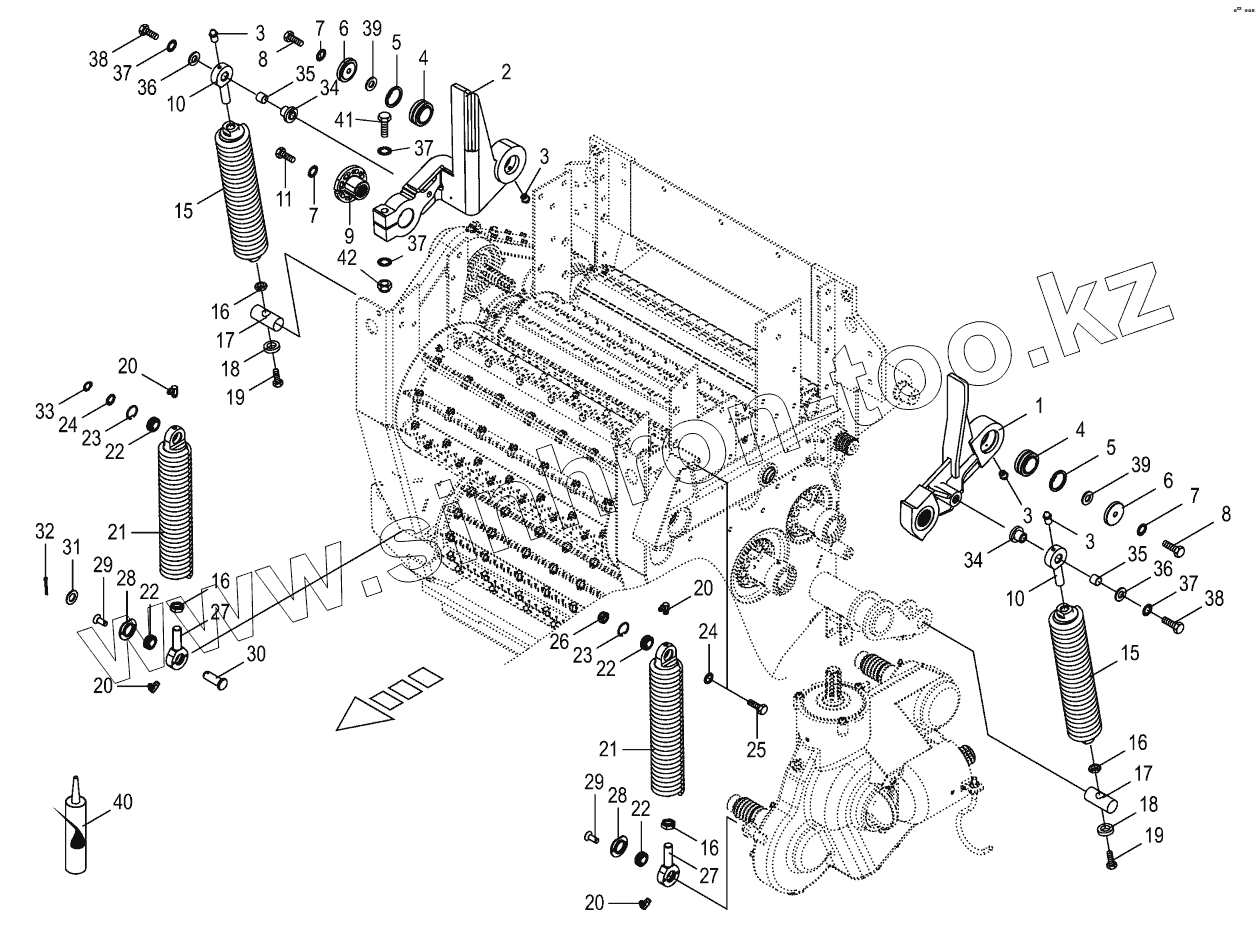

Каталог запасных частей к технике: KRONE BIG-X-850-1. Oscillating levers/Tension spring

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
5
5
6
6
7
7
7
8
8
9
10
10
11
15
15
16
16
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
22
22
23
23
24
24
25
26
27
27
28
28
29
29
30
31
32
33
34
34
35
35
36
36
37
37
37
37
38
38
39
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 200292910 Rocker-left
2 202282081 Rocker arm rh. worked
3 9191050 Grease niple
4 9347780 Radial bearing
5 9116590 Circlip
6 2213140 Washer
7 9099091 Detent edged washer
8 9006390 Hex head bolt
9 204235640 Profile bushing
10 200293770 Pivoting element
11 9006370 Hex head bolt
15 200262600 Tension spring
16 9085251 Hex nut-low form
17 200262660 Pin
18 9103600 Washer
19 900023170 Нeх bolt М20 х 120 zinc-nickel
20 9191070 Grease niple
21 200274150 Tension spring
22 9347510 Radial bearing
23 900015840 Snap ring
24 9107181 Supporting disc
25 900023170 Нeх bolt М20 х 120 zinc-nickel
26 9087210 Locknut
27 2166241 Hinge shaft
28 2280053 Supporting disc
29 9040051 Countersunkscrew
30 9160270 Pin
31 9105122 Washer
32 9120891 Cotter pin
33 9115210 Circlip
34 200285760 Bushing
35 9353340 Bearing bush
36 9103620 Washer
37 9099121 Detent edged washer
38 9014830 Hex head bolt
39 9106050 Washer
40 270119950 Screw locking glue 250g to М56
41 900001150 Hex head bolt
42 9087190 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
