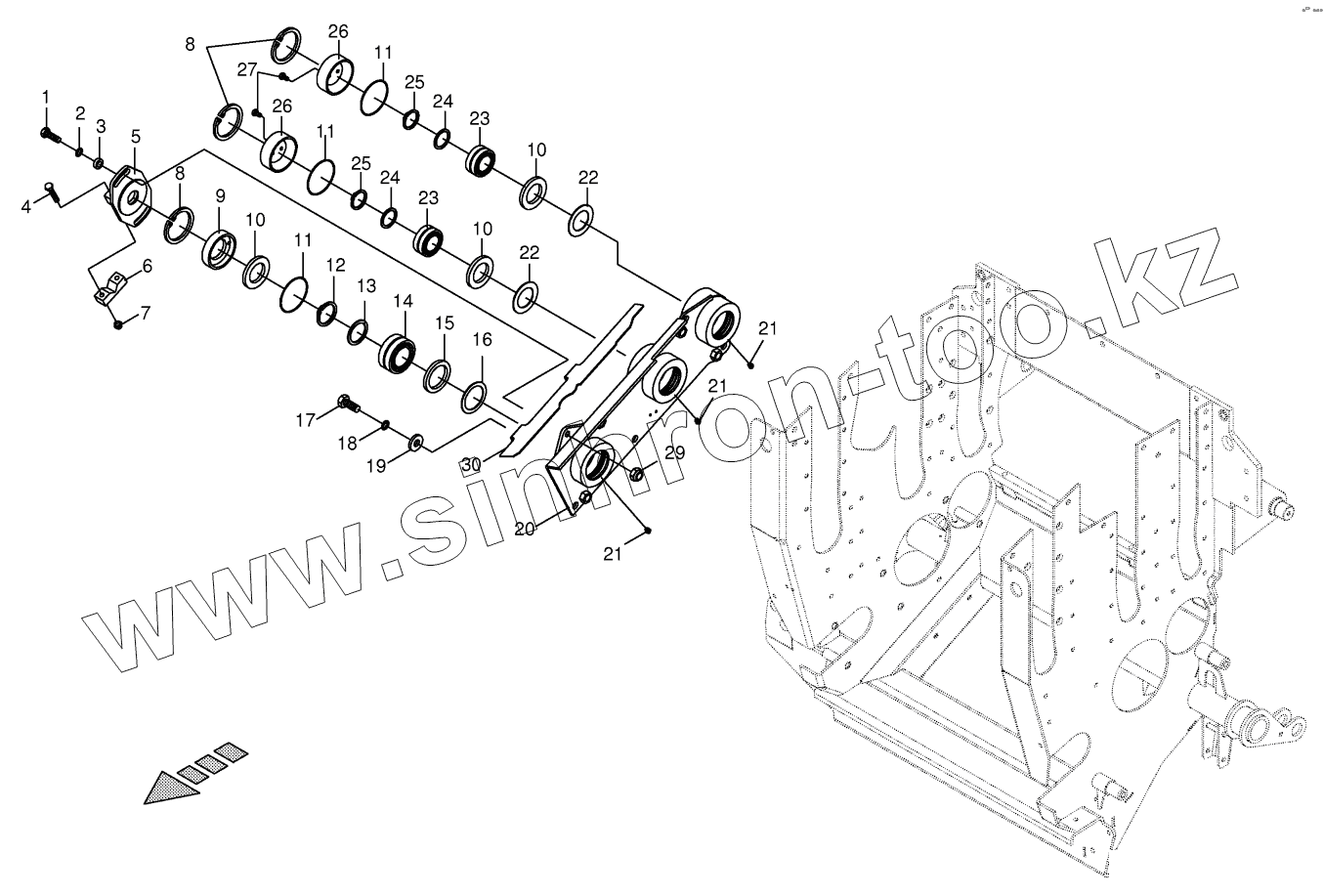

Каталог запасных частей к технике: KRONE BIG-X-850-1. Lower feed roller bearing

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

10

10

11

11

11

12

13

14

15

16

17

18

19

20

21

21

21

22

22

23

23

24

24

25

25

26

26

27

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9006580		Hex head bolt
2	9099101		Detent edged washer
3	9103200		Washer
4	9002891		Hex head bolt
5	2242281		Adjustable metal-locating
6	2243720		Clamp half
7	9087580		Locknut
8	9116800		Circlip
9	2211251		Gasket ring
10	9363002		Radial-shaft sealing ring
11	9376020		O-ring
12	9115530		Circlip
13	9107353		Supporting disc
14	9319260		Pendular roller bearing
15	9364211		Radial-shaft sealing ring
16	2211280		Cover disc
17	9006750		Hex head bolt
18	9099121		Detent edged washer
19	9103620		Washer
20	2162852		Bearing housing
21	9191060		Grease niple
22	2211290		Cover disc
23	9319041		Pendular roller bearing
24	9107300		Supporting disc
25	9115450		Circlip
26	2211231		Cover disc
27	9002531		Hex head bolt
29	9087010		Locknut
30	200284490		Cover plate -outside right

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
