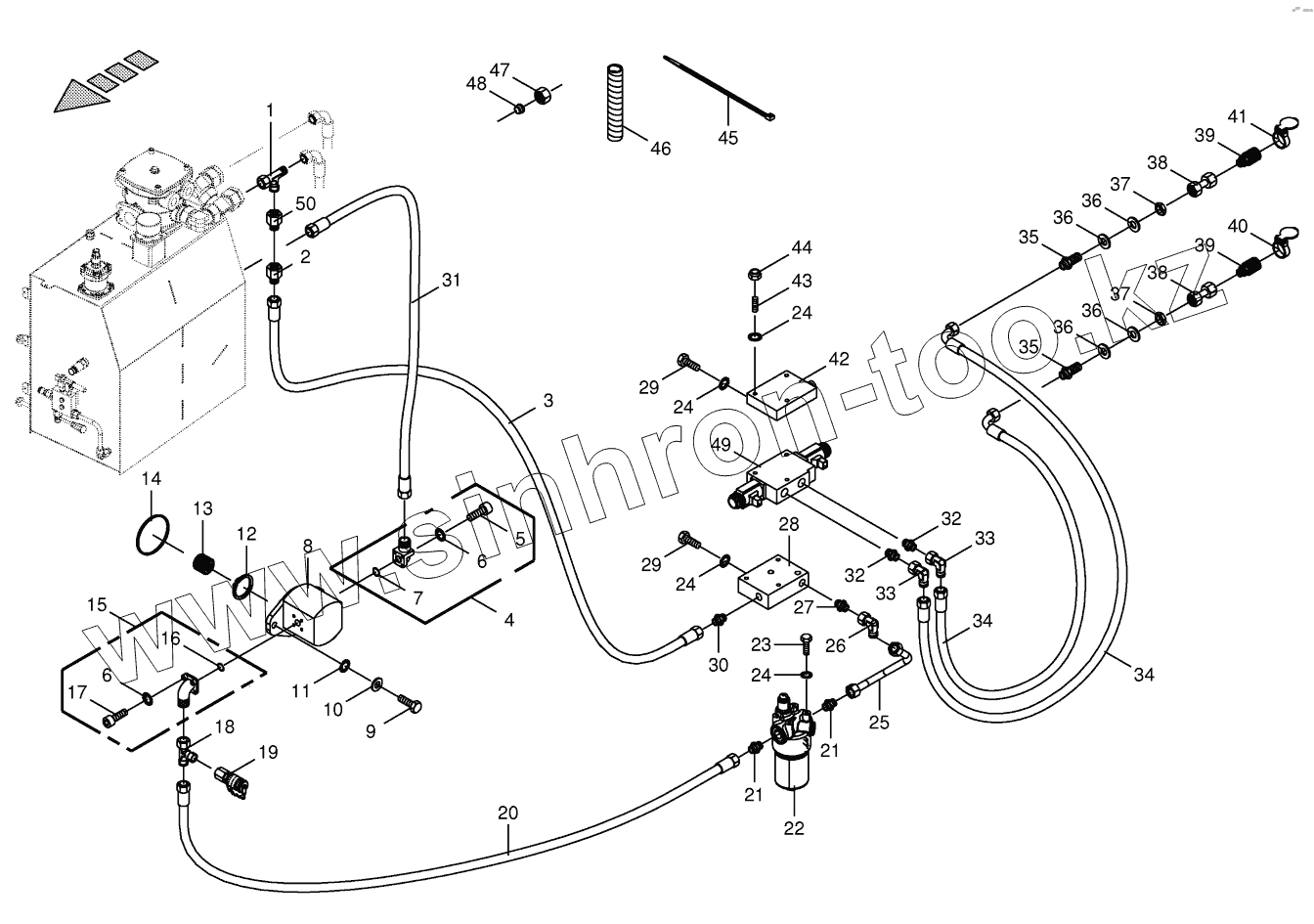

Каталог запасных частей к технике: KRONE BIG-X-850-1. Hydraulics - additive connection back
270067650
9208320
9191800
9191160
270066640
270066660
270104840
9197310
270040280
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
24
24
24
25
26
27
28
29
29
30
31
32
32
33
33
34
34
35
35
36
36
36
36
37
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270067650 | 270067650 | Sealing set | |
| 9208320 | 9208320 | Sealing set | |
| 9191800 | 9191800 | Repairing sets | |
| 9191160 | 9191160 | Control solenoid | |
| 270066640 | 270066640 | Nozzle disc cap | |
| 270066660 | 270066660 | Protective cap | |
| 270104840 | 270104840 | Gasket ring | |
| 9197310 | 9197310 | Filter element | |
| 270040280 | 270040280 | Contamination indicator | |
| 1 | 9199220 | Adjustable L connection | |
| 2 | 9196590 | Reducer fitting | |
| 3 | 9209801 | High pressure hose line | |
| 4 | 9197570 | Flange connection | |
| 5 | 9030451 | Allen screw | |
| 5 | 9030512 | Allen screw | |
| 6 | 9099061 | Detent edged washer | |
| 7 | 9376280 | O-ring | |
| 8 | 270020050 | Pump | |
| 9 | 9006560 | Hex head bolt | |
| 10 | 9105061 | Washer | |
| 11 | 9099101 | Detent edged washer | |
| 12 | 9115100 | Circlip | |
| 13 | 200269360 | Adapter | |
| 14 | 9376111 | O-ring | |
| 15 | 9197560 | Flange connection | |
| 16 | 9376290 | O-ring | |
| 17 | 9030491 | Allen screw | |
| 17 | 9030451 | Allen screw | |
| 18 | 9210750 | Adjustable L connection | |
| 19 | 9208690 | Connector f.mini-test equipm. | |
| 20 | 270064790 | High pressure hose line | |
| 21 | 9209111 | Male connector | |
| 22 | 270040260 | High pressure filter -cpl. | |
| 23 | 9006160 | Hex head bolt | |
| 24 | 9099081 | Detent edged washer | |
| 25 | 202239390 | Hyd.-Line 15 х 1,5 х 286 2 bow | |
| 26 | 9210651 | Angle lug | |
| 27 | 9210572 | Male connector | |
| 28 | 9208210 | End plate | |
| 29 | 9006120 | Hex head bolt | |
| 30 | 9211741 | Male connector | |
| 31 | 9200130 | High pressure hose line | |
| 32 | 9209011 | Male connector | |
| 33 | 9210671 | Angle lug | |
| 34 | 9212570 | High pressure hose line | |
| 35 | 9210871 | Straight 2-way connector | |
| 36 | 9105122 | Washer | |
| 37 | 9085242 | Hex nut-low form | |
| 38 | 2307430 | Double nipple | |
| 39 | 9211300 | Sleeve | |
| 40 | 9166020 | Cover-blue | |
| 41 | 9199940 | Cover-red | |
| 42 | 9208010 | Connecting plate | |
| 43 | 900005450 | Threaded rod | |
| 44 | 9082100 | Hex nut | |
| 45 | 9226711 | Cable band | |
| 46 | 9404780 | Spiral strip-Id.-no.= 1m | |
| 47 | 9210471 | Cutting ring | |
| 48 | 9210430 | Nozzle disc cap | |
| 49 | 9190120 | Directional-control valve | |
| 50 | 9199250 | Reducer fitting |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
