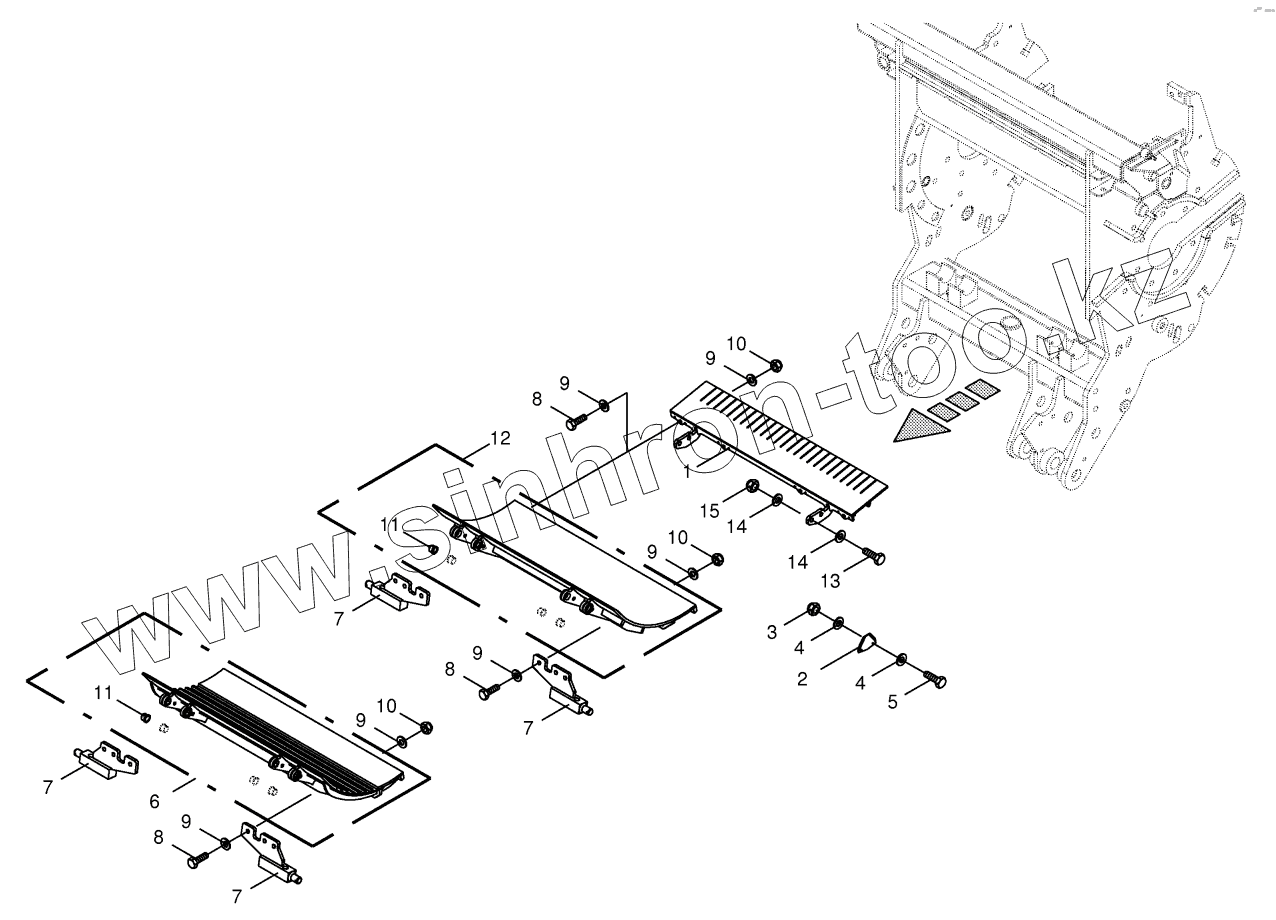

Каталог запасных частей к технике: KRONE BIG-X-850-1. Husk / friction ground -spring-mounted

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
7
7
7
8
8
8
9
9
9
9
9
9
10
10
10
11
11
12
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 200272611 Enclosure
2 200237480 Knife blade
3 9087041 Locknut
4 9104111 Washer
5 9006080 Hex head bolt
6 200272783 Spring-mounted friction base with socket
7 200271730 Centring pivo
8 9006380 Hex head bolt
9 9104140 Washer
10 9087580 Locknut
11 900020380 Clamp bush
12 200272693 Spring-mounted drum base with sockets
13 9006580 Hex head bolt
14 9105061 Washer
15 9087010 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
