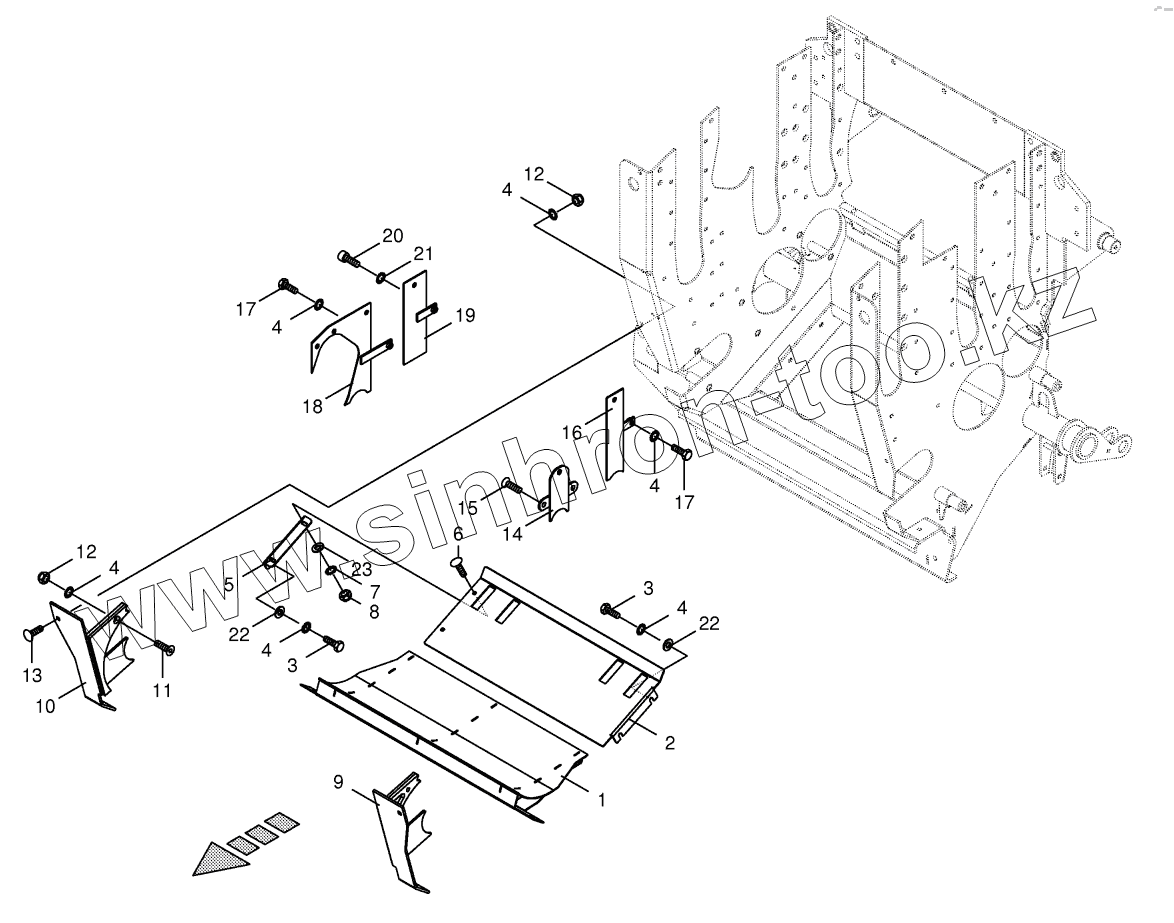

Каталог запасных частей к технике: KRONE BIG-X-850-1. Grain collecting plate / slotted cover

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 200261340 Grain collecting plate-front
2 200262150 Grain collecting plate
3 9006340 Hex head bolt
4 9099091 Detent edged washer
5 200262160 Angle
6 9047312 Coach bolt
7 9099081 Detent edged washer
8 9087060 Locknut
9 200261081 Slotted covering left bottom
10 200261131 Slotted covering right bottom
11 900003520 Countersunkscrew
12 9087580 Locknut
13 9047451 Coach bolt
14 200261510 Slot cover-left middle
15 9040101 Countersunkscrew
16 200261392 Slot cover-back left
17 9008171 Hex head bolt
18 200261431 Slot cover-right middle
19 200261461 Slot cover-back right
20 9031061 Allen screw
21 9099070 Detent edged washer
22 900001210 Washer
23 900005850 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
