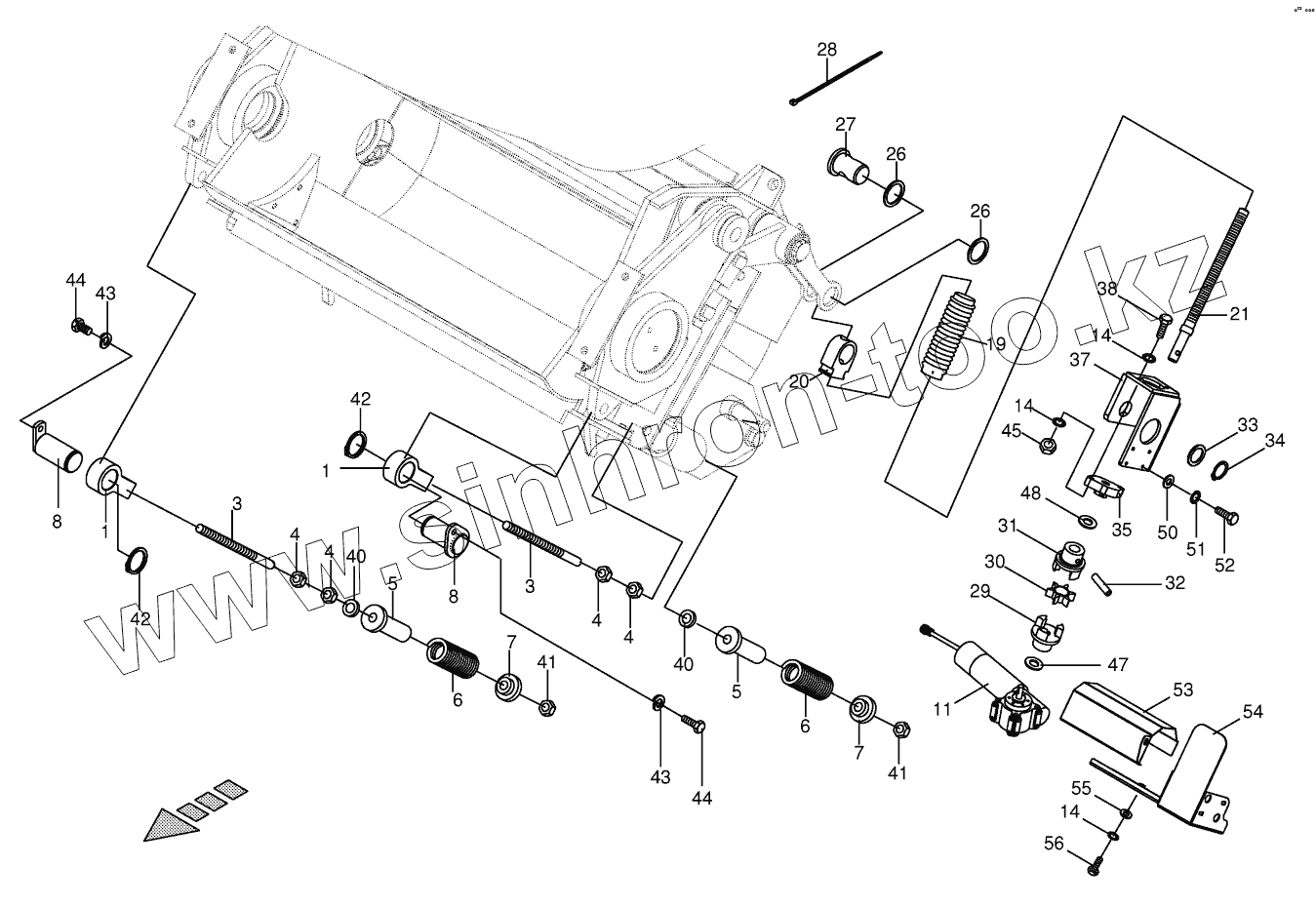

Каталог запасных частей к технике: KRONE BIG-X-850-1. E-Motor und Spannspille

Тип техники

Марка

Модель

Схема

1

1

3

3

4

4

4

4

5

5

6

6

7

7

8

8

11

14

14

14

19

20

21

26

26

27

28

29

30

31

32

33

34

35

37

38

40

40

41

41

42

42

43

43

44

44

45

47

48

50

51

52

53

54

55

56

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2192982		Eyelet
3	2264791		Spindle
4	9082150		Hex nut
5	200231260		Collar bush
6	200231250		Pressure spring
7	200231310		Collar bush
8	2264783		Pin
11	200228951		Cracker motor
14	9099061		Detent edged washer
19	9400911		Bellows
20	2243831		Bellows retainer
21	2192885		Threaded spindle
26	2265351		Washer
27	2265291		Threaded bolt
28	9226731		Cable band
29	1544541		Rotex-clutch
30	9389281		Tooth rim
31	2310090		Clutch
32	9126412		Roll pin
33	9107021		Supporting disc
34	9115040		Circlip
35	9340390		Flange bearing
37	200229010		Motor retainer
38	9002000		Hex head bolt
40	9105061		Washer
41	9087010		Locknut
42	9115380		Circlip
43	9099081		Detent edged washer
44	9006120		Hex head bolt
45	9087041		Locknut
47	9105102		Washer
48	9104140		Washer
50	9105001		Washer
51	9100310		Spring washer
52	9002920		Hex head bolt
53	200278910		Cover plate
54	200278900		Cover plate
55	9103511		Washer
56	9006060		Hex head bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
