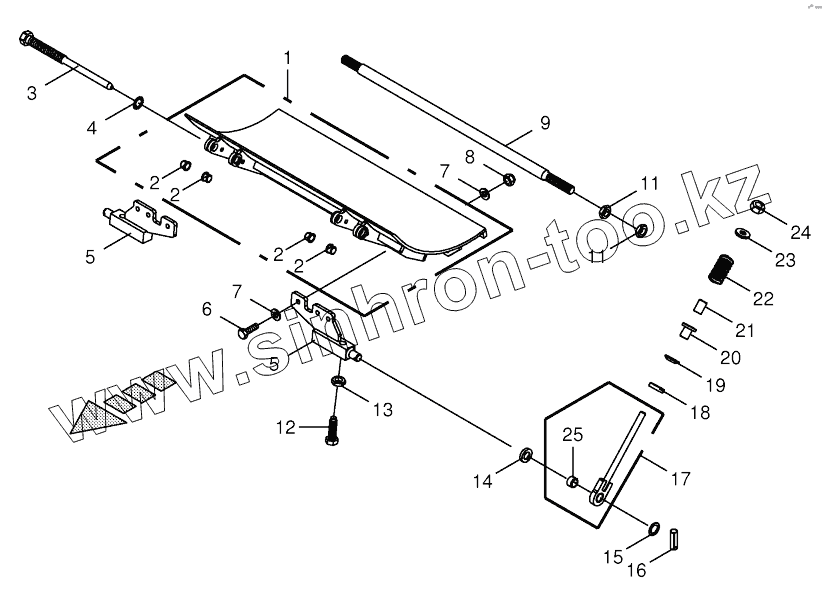

Каталог запасных частей к технике: KRONE BIG-X-850-1. Drum base -spring-mounted

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
202276640
1
2
2
2
2
3
4
5
5
6
7
7
8
9
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
202276640 202276640 Drum base with transfer with bushing-optional
1 200272703 Spring-mounted drum base HD with sockets-HD optional
2 900020380 Clamp bush
3 200236692 Take-up bolt
4 9099171 Detent edged washer
5 200271730 Centring pivo
6 9006580 Hex head bolt
7 9105061 Washer
8 9087010 Locknut
9 200237161 Spacer Rd 30
11 9085312 Hex nut-low form
12 200237110 Setscrew
13 9085251 Hex nut-low form
14 200239100 Washer
15 9103690 Washer
16 9126162 Roll pin
17 200272790 Drawbar
18 900002580 Ball socket
19 900002570 Washer
20 200271680 Bushing
21 200271621 Guide tube
22 4906070 Pressure spring
23 9103620 Washer
24 9087190 Locknut
25 900015930 Clamp bush
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
