Каталог запасных частей к технике: KRONE BIG-X-850-1. Discharge chute extension 14-row

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

6

6

6

7

7

7

7

8

8

8

8

9

9

11

11

12

13

14

15

16

17

17

17

18

19

19

19

19

19

19

19

19

22

23

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

24

25

25

25

26

27

28

29

30

30

30

31

32

33

34

35

36

36

37

38

39

39

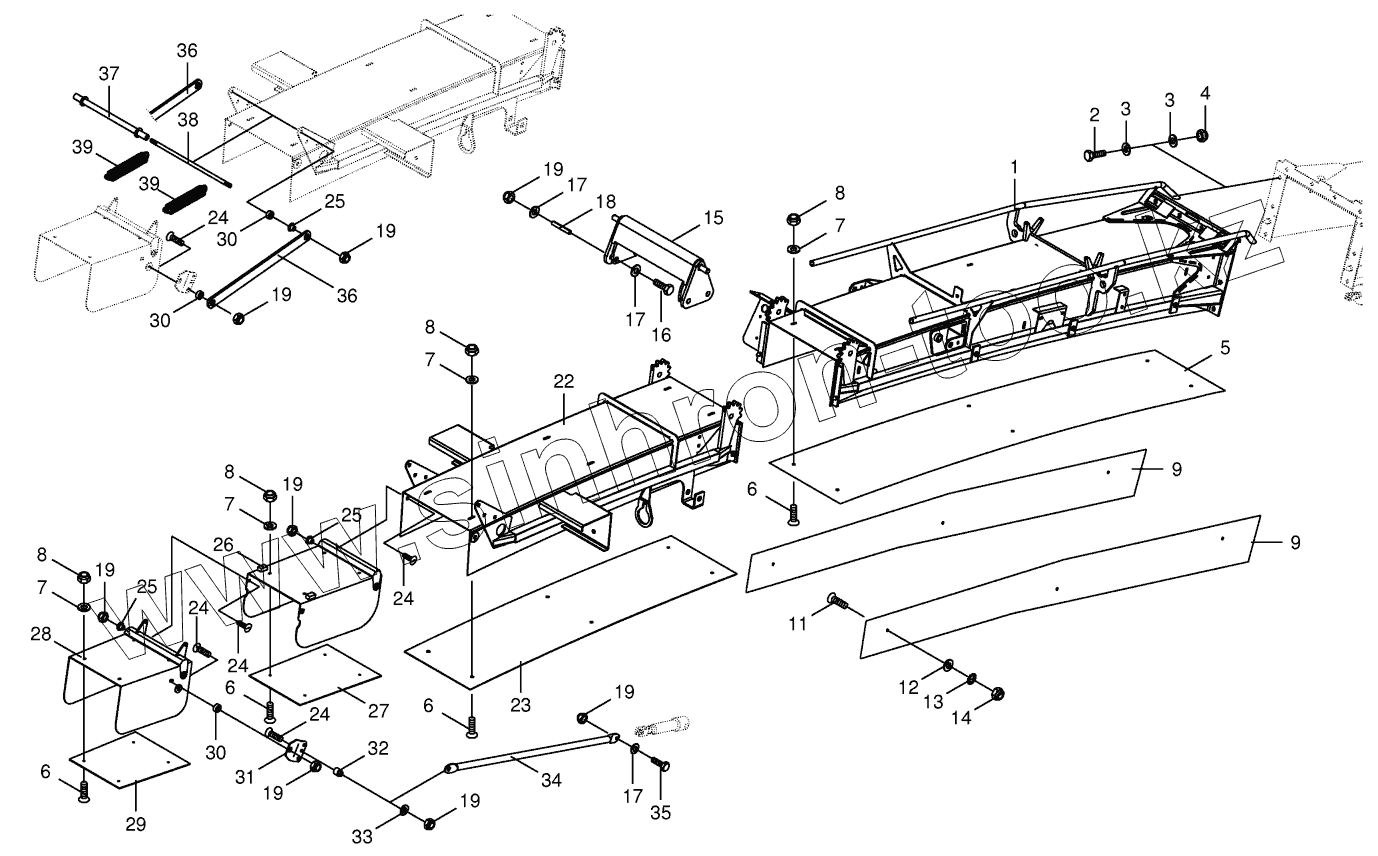

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200235493		Extension 14-rows, front
2	9002260		Hex head bolt
3	9105061		Washer
4	9087010		Locknut
5	200235521		Wearing plate -front top
6	9040051		Countersunkscrew
7	9103511		Washer
8	9087041		Locknut
9	200235532		Wearing plate-front
11	9052301		Coach bolt
11	9052311		Coach bolt
12	9106030		Washer
13	9099081		Detent edged washer
14	9082100		Hex nut
15	200235592		Fold-away bow
16	9014330		Hex head bolt
17	9104140		Washer
18	9125081		Roll pin
19	9087580		Locknut
22	200235502		Extension-back
23	200235510		Wearing plate-back
24	9051542		Coach bolt
24	9052551		Coach bolt
24	9047570		Coach bolt
24	9047512		Coach bolt
25	2225642		Bushing
26	2261073		Deflector
27	2288122		Wearing plate-conical
28	2261063		Deflector
29	2287993		Wearing plate-conical
30	2288220		Bushing
31	2225823		Support
32	2164920		Bushing
33	9103611		Washer
34	2260915		Flap strut
35	9006380		Hex head bolt
36	2225804		Strut
37	200235560		Spacer tube
38	2288210		Threaded rod
39	2806040		Tension spring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
